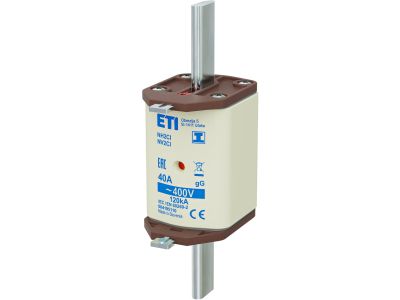

Wkładka bezpiecznikowa (topikowa) NH2C/I 40A gG 400V zwłoczna / Zaczepy izolowane | 004195110 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I 40A o charakterystyce zwłocznej 400V z zaczepami izolowanymi to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Przeznaczona do montażu w podstawach bezpiecznikowych typu NH2, zapewnia szybkie i precyzyjne działanie w przypadku nieprawidłowości w instalacji. Z izolowanymi zaczepami eliminuje ryzyko przypadkowego kontaktu z elementami pod napięciem podczas wymiany.

• Charakterystyka zwłoczna (gG): Umożliwia krótkotrwałe przeciążenia (np. podczas rozruchu silników) bez wyzwalania, chroniąc jednocześnie przed długotrwałymi przeciążeniami i zwarciami.
• Znamionowy prąd 40A: Dobór wkładki dla obwodów o maksymalnym prądzie ciągłym 40A, zgodnie z wymaganiami instalacji.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V, powszechnie stosowanych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Zaczepy izolowane: Zapewniają bezpieczeństwo podczas wymiany wkładki – eliminują ryzyko porażenia prądem nawet przy wymianie pod napięciem (w podstawach z izolacją styków).
• Zgodność z normami NH2: Projektowana do współpracy z podstawami bezpiecznikowymi typu NH2, gwarantując pewne i stabilne połączenie elektryczne.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C/I 40A spełnia wymagania normy PN-EN 60269-1:2021-11 (bezpieczniki topikowe niskonapięciowe) oraz PN-EN 60947-3:2021-06 (wyłączniki, odłączniki, rozłączniki bezpiecznikowe). Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki topikowe NH2C/I 40A znajdują szerokie zastosowanie w instalacjach elektroenergetycznych, gdzie wymagana jest niezawodna ochrona obwodów o prądzie do 40A.

• Zabezpieczenie obwodów zasilających silniki elektryczne – ochrona przed przeciążeniami podczas rozruchu i normalnej pracy.
• Ochrona linii zasilających i rozdzielnic w budynkach przemysłowych, magazynach i centrach logistycznych.
• Stosowanie w rozdzielnicach mieszkaniowych i budynkach użyteczności publicznej dla obwodów o podwyższonym zapotrzebowaniu na moc.
• Wymiana wkładek w istniejących instalacjach wyposażonych w podstawy bezpiecznikowe typu NH2.

Wskazówki Montażowe

Wymiana wkładki bezpiecznikowej powinna być przeprowadzana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wkładki jest zgodny z obciążeniem chronionego obwodu. Wkładkę należy umieścić w podstawie bezpiecznikowej typu NH2, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu przeprowadzić próbę działania – włączyć zasilanie i sprawdzić, czy wkładka nie wyzwala w normalnych warunkach pracy.

FAQ

• Czy wkładka NH2C/I 40A nadaje się do zabezpieczenia obwodów trójfazowych? Tak, wkładka jest przeznaczona do pracy w sieciach 400V i może być stosowana w układach trójfazowych, o ile podstawy bezpiecznikowe są odpowiednio skonfigurowane.
• Jaka jest różnica między charakterystyką zwłoczną a szybką? Charakterystyka zwłoczna (gG) pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu silnika), podczas gdy charakterystyka szybka (gF) wyzwala natychmiast przy niewielkim przeciążeniu. gG jest standardem dla zabezpieczeń obwodów ogólnego przeznaczenia.
• Czy wkładka może być wymieniana pod napięciem? Tak, dzięki zaczepom izolowanym wymiana jest bezpieczna nawet w podstawach z izolacją styków, jednak zaleca się odłączenie napięcia dla pełnego bezpieczeństwa.
