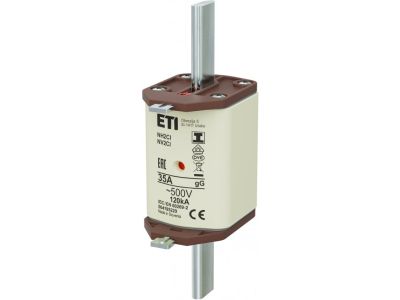

Wkładka bezpiecznikowa (topikowa) NH2C/I 35A gG 500V zwłoczna / Zaczepy izolowane | 004195229 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 35A 500V o charakterystyce zwłocznej z izolowanymi zaczepami to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Przeznaczona do stosowania w rozdzielnicach niskiego napięcia w instalacjach przemysłowych, komercyjnych i budynków użyteczności publicznej. Charakterystyka zwłoczna zapewnia selektywność zabezpieczeń, chroniąc czułe urządzenia przed niepożądanymi wyzwoleniami.

• Charakterystyka zwłoczna gG: Zwiększa niezawodność zabezpieczeń – pozwala na krótkotrwałe przeciążenia bez wyzwolenia, chroniąc jednocześnie przed długotrwałym przeciążeniem.
• Prąd znamionowy 35A: Idealny do zabezpieczenia obwodów o średnim obciążeniu, takich jak silniki, pompy, oświetlenie przemysłowe lub linie zasilające.
• Napięcie znamionowe 500V: Przeznaczony do pracy w sieciach niskiego napięcia AC do 500V, zgodnych z europejskimi standardami instalacji.
• Zaczepy izolowane: Eliminują ryzyko przypadkowego kontaktu z częściami pod napięciem podczas wymiany wkładki, zwiększając bezpieczeństwo personelu.
• Standard DIN NH2C/I: Kompatybilny z gniazdami bezpiecznikowymi typu NH, zapewniając pewne i stabilne połączenie w instalacjach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, które określają wymagania dla bezpieczników topikowych niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 35A 500V zwłoczna znajduje zastosowanie w instalacjach wymagających selektywnej ochrony obwodów przed przeciążeniami i zwarciami, gdzie kluczowa jest wytrzymałość na krótkotrwałe przeciążenia.

• Zabezpieczanie obwodów zasilających silniki indukcyjne – charakterystyka zwłoczna chroni silnik podczas rozruchu.
• Ochrona linii zasilających oświetlenie przemysłowe i komercyjne – zapobiega niepotrzebnym przerwom w zasilaniu.
• Instalacje budynków użyteczności publicznej – szpitale, szkoły, biurowce, gdzie ważna jest niezawodność i bezpieczeństwo.
• Rozdzielnice przemysłowe i komórki bezpiecznikowe – trwałe i niezawodne zabezpieczenie obwodów.

Wskazówki Montażowe

Wymianę wkładki bezpiecznikowej powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia od instalacji. Przed montażem należy upewnić się, że wartości znamionowe wkładki (35A/500V) są zgodne z parametrami chronionego obwodu. Wkładkę wkładać do gniazda NH2C/I, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu sprawdzić stabilność połączenia i brak luzów. Nigdy nie stosować wkładek o innych parametrach lub uszkodzonych.

FAQ

• Czym różni się charakterystyka zwłoczna gG od charakterystyki szybkiej? Charakterystyka zwłoczna gG pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu silnika), co zapobiega niepotrzebnym wyzwoleniom. Charakterystyka szybka (gF) reaguje natychmiastowo na wszelkie przeciążenia, co może prowadzić do częstszego przerywania zasilania.
• Czy wkładka NH2C/I 35A może być stosowana w obwodach 230V? Tak, wkładka 500V jest kompatybilna z obwodami 230V – napięcie znamionowe określa maksymalne napięcie pracy, a nie minimalne.
• Jakie są zalety zaczepów izolowanych? Zaczepy izolowane eliminują ryzyko porażenia prądem podczas wymiany wkładki, ponieważ nie ma bezpośredniego kontaktu z metalowymi elementami pod napięciem. Zwiększa to bezpieczeństwo instalatora i redukuje ryzyko zwarcia podczas manipulacji.
