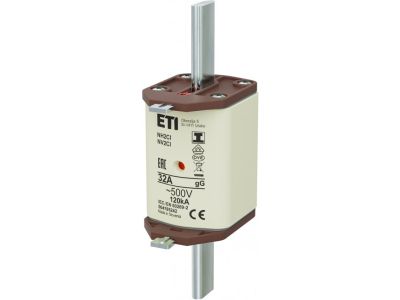

Wkładka bezpiecznikowa (topikowa) NH2C/I 32A gG 500V zwłoczna / Zaczepy izolowane | 004195242 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 32A o charakterystyce zwłocznej gG 500V z zaczepami izolowanymi to kluczowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do współpracy z podstawami bezpiecznikowymi serii NH2, zapewnia niezawodną ochronę instalacji i urządzeń. Izolowane zaczepy ułatwiają montaż i demontaż, minimalizując ryzyko porażenia prądem.

• Charakterystyka zwłoczna gG: Ochrona przed przeciążeniami i zwarciami z odpowiednią zwłoką, co zapobiega niepotrzebnym wyłączeniom w przypadku krótkotrwałych przeciążeń.
• Prąd znamionowy 32A: Zapewnia skuteczną ochronę obwodów o maksymalnym obciążeniu do 32A, odpowiednia dla zasilania urządzeń przemysłowych i instalacji domowych.
• Napięcie znamionowe 500V: Przeznaczona do pracy w sieciach jednofazowych i trójfazowych niskiego napięcia, zgodnie z wymaganiami norm bezpieczeństwa.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i demontaż wkładki, eliminując ryzyko przypadkowego dotknięcia metalowych części pod napięciem.
• Zgodność z serią NH2: Przeznaczona do współpracy z podstawami bezpiecznikowymi NH2, standardowo stosowanymi w rozdzielnicach i szafach elektrycznych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C/I 32A gG 500V spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przed zwarciami. Została zaprojektowana zgodnie z normami IEC 60269-1 i DIN EN 60269-2, co potwierdza jej niezawodność i skuteczność w ochronie instalacji elektrycznych. Posiada oznakowanie CE.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 32A gG 500V znajduje szerokie zastosowanie w instalacjach elektrycznych, zarówno przemysłowych, jak i budowlanych, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających urządzenia przemysłowe, maszyny i silniki.
• Zabezpieczenie gałęzi instalacji w rozdzielnicach i szafach sterowniczych.
• Stosowanie w obwodach oświetleniowych i gniazd wtykowych o obciążeniu do 32A.
• Montaż w podstawach bezpiecznikowych serii NH2 w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed wymianą upewnij się, że nowa wkładka ma identyczne parametry (prąd znamionowy, charakterystykę, napięcie znamionowe). Wkładkę należy umieścić w podstawie bezpiecznikowej NH2, docisnąć zaczepy izolowane do styku i upewnić się, że połączenie jest stabilne. Po montażu sprawdź poprawność działania obwodu. Nigdy nie wymieniaj wkładki pod napięciem.

FAQ

• Jaka jest różnica między charakterystyką zwłoczną gG a gL? Charakterystyka gG jest zwłoczna i chroni zarówno przed zwarciami, jak i przeciążeniami, podczas gdy gL jest szybka i stosowana głównie do ochrony przed zwarciami.
• Czy wkładka może być stosowana w podstawach bezpiecznikowych serii NH0? Nie – wkładka NH2C/I jest przeznaczona wyłącznie do podstaw serii NH2, o większych wymiarach i prądzie znamionowym do 63A.
• Jak dobrać odpowiednią wkładkę do obwodu? Dobór wkładki zależy od maksymalnego prądu obciążenia obwodu oraz charakterystyki zabezpieczenia. Charakterystyka zwłoczna gG zalecana jest do zabezpieczenia urządzeń o zmiennym obciążeniu, np. silników.
