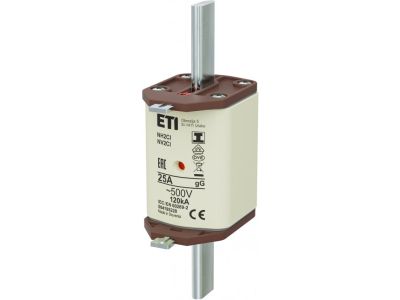

Wkładka bezpiecznikowa (topikowa) NH2C/I 25A gG 500V zwłoczna / Zaczepy izolowane | 004195228 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 25A o charakterystyce zwłocznej i napięciu znamionowym 500V to kluczowy element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Wyposażona w zaczepy izolowane, zapobiega przypadkowemu dotykowi części czynnych, zwiększając bezpieczeństwo podczas wymiany. Przeznaczona do instalacji w rozdzielnicach i szafach sterowniczych.

• Charakterystyka zwłoczna (gG): Umożliwia krótkotrwałe przeciążenia (np. podczas rozruchu silników), chroniąc jednocześnie przewody i odbiorniki przed uszkodzeniem termicznym.
• Napięcie znamionowe 500V: Przeznaczona do pracy w instalacjach niskiego napięcia, w tym w gałęziach rozdzielczych i zasilających.
• Zaczepy izolowane: Eliminują ryzyko porażenia prądem podczas wymiany wkładki – bezpieczeństwo personelu.
• Prąd znamionowy 25A: Chroni obwody o obciążeniu do 25A, idealna do zasilania obwodów oświetleniowych, gniazd wtykowych lub odbiorników o średnim poborze mocy.
• Uniwersalne zastosowanie w rozdzielnicach: Kompatybilna z standardowymi podstawami bezpiecznikowymi NH2.

Zgodność z Normami

Wkładka spełnia wymogi normy PN-EN 60269-1 oraz PN-EN 60269-2 dotyczące bezpieczników niskonapięciowych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 25A zwłoczna znajduje zastosowanie w rozdzielnicach elektrycznych i szafach sterowniczych, gdzie wymagana jest ochrona obwodów o średnim obciążeniu.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie gniazd wtykowych i odbiorników o poborze do 25A.
• Stosowanie w instalacjach przemysłowych do ochrony silników o niewielkiej mocy.
• Wymiana w rozdzielnicach wyposażonych w podstawy bezpiecznikowe NH2.

Wskazówki Montażowe

Wymiana wkładki powinna być przeprowadzana przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że obwód jest odłączony i rozładowany. Nową wkładkę umieścić w podstawie NH2, zwracając uwagę na prawidłowe osadzenie zaczepów izolowanych. Po montażu przeprowadzić próbę działania obwodu. Nigdy nie naprawiać ani nie modyfikować uszkodzonych wkładek.

FAQ

• Czy wkładkę można stosować w obwodach o napięciu niższym niż 500V? Tak, wkładka przeznaczona jest do pracy w instalacjach niskiego napięcia o napięciu znamionowym do 500V, w tym w obwodach 230V/400V.
• Jaka jest różnica między charakterystyką zwłoczną (gG) a szybką (gF/gL)? Charakterystyka zwłoczna (gG) pozwala na krótkotrwałe przeciążenia, np. podczas rozruchu silników, natomiast charakterystyka szybka (gF/gL) reaguje niemal natychmiastowo na zwarcia. Dobór zależy od typu chronionego obwodu.
• Czy zaczepy izolowane są standardowe w tej wkładce? Tak, zaczepy izolowane są integralną częścią konstrukcji wkładki NH2C/I, zapewniając dodatkowe bezpieczeństwo podczas wymiany.
