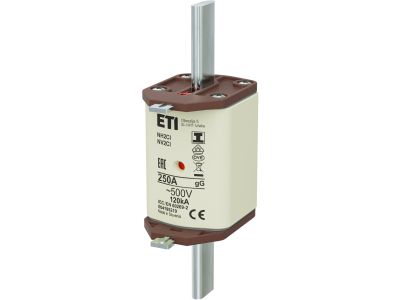

Wkładka bezpiecznikowa (topikowa) NH2C/I 250A gG 500V zwłoczna / Zaczepy izolowane | 004195219 Eti

Alternatywny kod produktu: NH2C/I gG 250A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I o prądzie znamionowym 250 A i napięciu 500 V AC, w charakterystyce gG (zwłoczna), wyposażona w zaczepy izolowane. Symbol katalogowy 004195219. Dzięki zastosowaniu wkładki topikowej z izolowanymi zaczepami montaż i wymiana są bezpieczniejsze nawet w warunkach napięcia resztkowego. Zwłoczna charakterystyka gG zapewnia selektywne wyłączanie zwarć i przeciążeń w obwodach o wysokim prądzie rozruchowym.

• Prąd znamionowy 250 A: Pozwala na zabezpieczenie obwodów o dużym obciążeniu ciągłym, np. głównych linii zasilających w rozdzielnicach przemysłowych.
• Napięcie znamionowe 500 V AC: Przystosowana do sieci trójfazowych NN (230/400 V) z zapasem napięciowym, co zwiększa bezpieczeństwo pracy układu.
• Charakterystyka gG (zwłoczna): Gwarantuje selektywność z wyłącznikami nadprądowymi oraz ochronę kabli i urządzeń przed przeciążeniem i zwarciem przy jednoczesnym przepuszczaniu prądów rozruchowych silników i transformatorów.
• Zaczepy izolowane: Zmniejszają ryzyko przypadkowego dotknięcia części przewodzących podczas montażu i konserwacji, podnosząc poziom bezpieczeństwa personelu.
• Wersja NH2C/I: Kompatybilna z typowymi podstawami bezpiecznikowymi NH2 (wielkość 2), umożliwiająca łatwą wymianę w istniejących instalacjach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących wkładek bezpiecznikowych niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z dyrektywami unijnymi. Ze względu na charakterystykę gG jest zgodny z wymaganiami dla bezpieczników ogólnego przeznaczenia stosowanych w przemyśle i budownictwie.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 250 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i urządzeń przed skutkami przeciążeń i zwarć, a obciążenia charakteryzują się wysokimi prądami rozruchowymi.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Ochrona obwodów silników elektrycznych, transformatorów i innych odbiorników o dużym prądzie rozruchowym.
• Stosowanie w układach wymagających selektywności zabezpieczeń – współpraca z wyłącznikami nadprądowymi w kaskadzie.
• Wymiana wkładek w istniejących instalacjach wyposażonych w podstawy NH2 – idealna do modernizacji lub remontów.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o braku napięcia na zaciskach podstawy. Wkładkę należy włożyć do podstawy bezpiecznikowej NH2 zgodnie z oznaczeniem kierunku przepływu prądu (jeśli występuje). Zaczepy izolowane ułatwiają chwytanie wkładki, ale nie zastępują narzędzi ochronnych – zawsze stosuj rękawice i okulary ochronne. Nie przekraczaj znamionowego prądu 250 A ani napięcia 500 V. W przypadku uszkodzenia obudowy (pęknięcia, naloty) natychmiast wymień wkładkę na nową.

FAQ

• Czy wkładka NH2C/I 250A nadaje się do ochrony silników? Tak, charakterystyka gG (zwłoczna) przepuszcza prądy rozruchowe silników, jednocześnie zapewniając ochronę przed przeciążeniem i zwarciem. Należy jednak sprawdzić, czy krzywa wyzwalania jest odpowiednia dla konkretnego silnika – w razie wątpliwości skonsultuj się z projektantem.
• Jakie jest maksymalne napięcie pracy tej wkładki? Napięcie znamionowe wynosi 500 V AC. W układach trójfazowych 400 V jest to wartość bezpieczna, a zapas napięciowy zwiększa niezawodność w przypadku wahań sieci.
• Czy zaczepy izolowane są wymienne? Zaczepy są integralną częścią wkładki i nie przewidziano ich wymiany osobno. Ich izolacja jest trwała, ale w przypadku uszkodzenia należy wymienić całą wkładkę.
