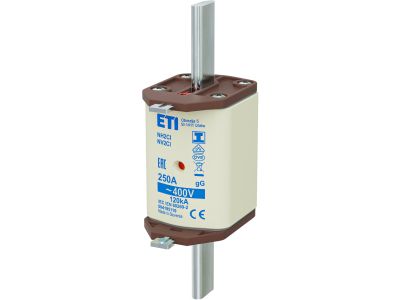

Wkładka bezpiecznikowa (topikowa) NH2C/I 250A gG 400V zwłoczna / Zaczepy izolowane | 004195119 Eti

Alternatywny kod produktu: NH2C/I gG 250A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 250A (symbol 004195119) to zwłoczna wkładka topikowa przeznaczona do ochrony obwodów elektrycznych o napięciu 400V. Wyposażona w zaczepy izolowane, zapewnia bezpieczną obsługę i montaż w rozdzielnicach oraz szafach sterowniczych. Charakteryzuje się zwłocznym działaniem, co chroni wrażliwe odbiorniki przed skutkami krótkotrwałych przeciążeń.

• Prąd znamionowy 250A: Zapewnia ochronę głównych obwodów zasilających w instalacjach przemysłowych i energetycznych.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych o napięciu międzyfazowym 400V.
• Zwłoczny charakterystyka gG: Ochrona przed przeciążeniami o niewielkim przeciążeniu, a szybkie działanie przy zwarciach – idealna do zabezpieczania kabli i silników.
• Zaczepy izolowane: Bezpieczna wymiana wkładki bez ryzyka porażenia prądem podczas obsługi.
• Zgodność z normą DIN: Wykonanie zgodne ze standardem DIN, gwarantujące kompatybilność z osprzętem modułowym.

Zgodność z Normami

Wkładka spełnia wymagania normy DIN EN 60269-1, która określa wymagania dla bezpieczników topikowych niskiego napięcia. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskymi.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 250A znajduje zastosowanie w instalacjach wymagających wysokiej jakości zabezpieczeń obwodów o dużym obciążeniu prądowym.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i energetycznych.
• Zabezpieczanie linii kablowych o dużym przekroju, np. w budynkach użyteczności publicznej.
• Ochrona silników elektrycznych i innych odbiorników o wysokim prądzie rozruchowym.
• Stosowanie w szafach sterowniczych i układach automatyki przemysłowej.

Wskazówki Montażowe

Montaż wkładki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Należy upewnić się, że rozłącznik jest w pozycji „wyłączony” i zablokowany przed ponownym załączeniem. Wkładkę należy włożyć w odpowiednie gniazdo, upewniając się, że zaczepy są prawidłowo osadzone. Po montażu należy sprawdzić stan izolacji i poprawność podłączenia przewodów. W przypadku wymiany wkładki nie należy dotykać styków gołymi rękami – używać odpowiednich narzędzi izolowanych.

FAQ

• Czy wkładka NH2C/I 250A może być stosowana w obwodach 230V? Tak, wkładka jest kompatybilna z instalacjami 230V i 400V, jednak jej głównym przeznaczeniem są obwody o napięciu 400V.
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG oznacza zwłoczne działanie – chroni zarówno przed przeciążeniami, jak i zwarciami. Charakterystyka gM jest przeznaczona głównie do zabezpieczania silników, z dłuższym czasem działania przy przeciążeniach.
• Czy wkładka posiada certyfikaty na rynku europejskim? Tak, wkładka spełnia wymagania normy DIN EN 60269-1 i posiada oznakowanie CE, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa.
