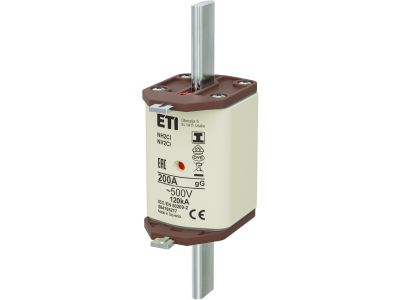

Wkładka bezpiecznikowa (topikowa) NH2C/I 200A gG 500V zwłoczna / Zaczepy izolowane | 004195217 Eti

Alternatywny kod produktu: NH2C/I gG 200A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I w charakterystyce gG o prądzie znamionowym 200 A i napięciu 500 V przeznaczona jest do zabezpieczania przewodów oraz urządzeń elektrycznych przed skutkami przeciążeń i zwarć. Została wyposażona w zaczepy izolowane, które ułatwiają bezpieczną wymianę wkładki w rozłącznikach bezpiecznikowych bez ryzyka kontaktu z elementami pod napięciem.

• Prąd znamionowy 200 A: umożliwia ochronę obwodów o dużym obciążeniu, np. w rozdzielnicach głównych, zapewniając długotrwałą i pewną pracę instalacji.
• Charakterystyka gG (zwłoczna): pozwala na przepływ prądów rozruchowych silników i transformatorów bez wyzwalania, jednocześnie skutecznie reagując na zwarcia i przeciążenia.
• Napięcie znamionowe 500 V: dedykowana do standardowych instalacji niskiego napięcia prądu przemiennego, zgodna z wymaganiami sieci nn.
• Zaczepy izolowane: zwiększają bezpieczeństwo podczas montażu i demontażu – eliminują przypadkowy kontakt z metalowymi częściami przewodzącymi.
• Wielkość NH2: kompatybilna z rozłącznikami bezpiecznikowymi NH2, co ułatwia wymianę i zapewnia zgodność z istniejącą infrastrukturą.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm IEC/EN dotyczących bezpieczników topikowych niskiego napięcia oraz posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I gG znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona kabli i przewodów w rozdzielnicach głównych oraz podrozdzielnicach.
• Zabezpieczenie silników elektrycznych, transformatorów i innych odbiorników o charakterze indukcyjnym (dzięki charakterystyce zwłocznej).
• Stosowanie w rozłącznikach bezpiecznikowych NH2 w szafach sterowniczych i rozdzielczych.
• Element zabezpieczający w układach zasilania maszyn i urządzeń produkcyjnych.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia od instalacji. Należy stosować odpowiednie rozłączniki bezpiecznikowe przystosowane do wielkości NH2. Przekrój przewodów oraz moment dokręcania połączeń śrubowych należy dobrać zgodnie z dokumentacją techniczną rozłącznika. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia wkładki.

FAQ

• Czy wkładka bezpiecznikowa NH2C/I nadaje się do ochrony silników? Tak, dzięki charakterystyce zwłocznej gG doskonale sprawdza się przy zabezpieczaniu silników i transformatorów – przepuszcza prądy rozruchowe bez wyzwalania, a skutecznie reaguje na zwarcia i przeciążenia.
• Co oznacza określenie „zaczepy izolowane”? Chodzi o uchwyty montażowe wykonane z materiału izolacyjnego, które umożliwiają bezpieczną wymianę wkładki w rozłączniku bez ryzyka dotknięcia metalowych, przewodzących części – podnosi to poziom bezpieczeństwa obsługi.
• Jakie jest maksymalne napięcie pracy tej wkładki? Napięcie znamionowe wynosi 500 V prądu przemiennego – jest to typowa wartość dla instalacji niskiego napięcia w sieciach nn.
