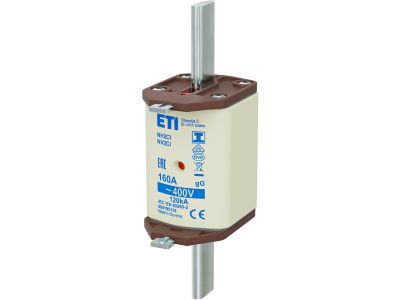

Wkładka bezpiecznikowa (topikowa) NH2C/I 160A gG 400V zwłoczna / Zaczepy izolowane | 004195116 Eti

Alternatywny kod produktu: NH2C/I gG 160A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C/I 160A (symbol 004195116) to zwłoczna wkładka topikowa klasy gG, przeznaczona do ochrony obwodów elektrycznych o napięciu znamionowym 400V. Wyposażona w izolowane zaczepy, zapewnia bezpieczną wymianę bez konieczności wyłączania napięcia w rozdzielnicy. Przeznaczona do stosowania w aparatach modułowych i szafach sterowniczych.

• Prąd znamionowy 160A: Odpowiedni do zabezpieczenia obwodów o wysokim poborze mocy, takich jak silniki, transformatory lub duże odbiorniki przemysłowe.
• Klasa zwłoczna gG: Chroni przed przeciążeniem i zwarciem, z opóźnionym działaniem – minimalizuje ryzyko niepotrzebnych wyłączeń.
• Napięcie znamionowe 400V: Przeznaczona do pracy w układach trójfazowych 400V AC, zgodnie z normami instalacji przemysłowych.
• Izowane zaczepy: Umożliwiają bezpieczną wymianę wkładki bez konieczności wyłączania napięcia w rozdzielnicy, co zwiększa bezpieczeństwo i skraca czas przestoju.
• Wykonanie NH2C/I: Standardowy rozmiar dla aparatury modułowej, kompatybilny z większością rozłączników bezpiecznikowych NH.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 i PN-EN 60269-2 dla bezpieczników niskiego napięcia. Zgodna z dyrektywą LVD 2014/35/UE oraz posiada oznaczenie CE. Dopuszczona do stosowania w instalacjach zgodnych z normami IEC i VDE.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 160A gG 400V znajduje zastosowanie w szerokim zakresie instalacji elektrycznych wysokiego obciążenia.

• Zabezpieczenie obwodów trójfazowych w rozdzielnicach przemysłowych.
• Ochrona układów zasilania silników, transformatorów i dużych odbiorników.
• Stosowanie w szafach sterowniczych i maszynach przemysłowych.
• Zabezpieczenie linii zasilających w budynkach użyteczności publicznej i obiektach komercyjnych.

Wskazówki Montażowe

Wymiana wkładki powinna być przeprowadzona wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed montażem upewnić się, że wkładka jest odpowiednia dla danego obwodu (prąd, napięcie, klasa). Wkładkę należy umieścić w rozłączniku NH, zwracając uwagę na prawidłowe ułożenie zaczepów. Po montażu sprawdzić dokręcenie styków i brak luzów. Nigdy nie stosować wkładek o innym prądzie znamionowym niż zalecany – grozi to uszkodzeniem urządzeń lub pożarem.

FAQ

• Czy wkładka NH2C/I 160A gG nadaje się do ochrony silnika? Tak, klasa zwłoczna gG jest odpowiednia do zabezpieczenia silników elektrycznych, które charakteryzują się wysokimi prądami rozruchowymi.
• Jaka jest różnica między klasą gG a gL? Klasa gG charakteryzuje się szerszym zakresem ochrony – reaguje zarówno na zwarcia, jak i przeciążenia, natomiast gL jest bardziej selektywna i przeznaczona głównie do ochrony kabli.
• Czy wkładka może być stosowana w obwodach 230V? Nie – wkładka NH2C/I 160A 400V jest przeznaczona wyłącznie do napięcia 400V AC. Do obwodów 230V należy stosować odpowiednie wkładki klasy gG o niższym napięciu znamionowym.
