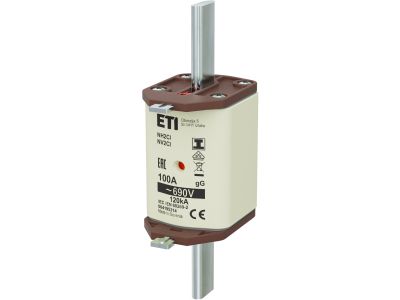

Wkładka bezpiecznikowa (topikowa) NH2C/I 100A gG 690V zwłoczna / Zaczepy izolowane | 004195314 Eti

Alternatywny kod produktu: NH2C/I gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I o konstrukcji zwłocznej (charakterystyka gG) przeznaczona jest do zabezpieczania obwodów przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 100 A oraz napięciu 690 V AC zapewnia niezawodną ochronę w instalacjach o wysokim obciążeniu, w tym w sieciach trójfazowych. Wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i wymiany.

• Prąd znamionowy 100 A: gwarantuje skuteczną ochronę przewodów i odbiorników w obwodach o znacznym poborze mocy bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC: umożliwia pracę w sieciach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i bezpieczeństwo.
• Charakterystyka gG (zwłoczna): dopuszcza krótkotrwałe przeciążenia rozruchowe, idealna dla silników, transformatorów i innych odbiorników o dużym prądzie rozruchowym.
• Zaczepy izolowane: ułatwiają bezpieczną wymianę wkładki bez ryzyka dotknięcia części czynnych podczas obsługi w rozdzielnicy.
• Wielkość NH2C/I: standardowy wymiar zgodny z systemem NH, kompatybilny z powszechnie dostępnymi podstawami bezpiecznikowymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi, posiada certyfikat CE. Jego parametry techniczne odpowiadają wymaganiom stawianym wkładkom bezpiecznikowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I o charakterystyce gG znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniami i zwarciami, a instalacja narażona jest na prądy rozruchowe. Sprawdza się zarówno w przemyśle, jak i w obiektach komercyjnych.

• Zabezpieczanie obwodów silnikowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Ochrona transformatorów, dławików i innych urządzeń indukcyjnych przed skutkami zwarć.
• Stosowanie w sieciach dystrybucyjnych o napięciu do 690 V AC, np. w zakładach produkcyjnych.
• Zabezpieczanie linii zasilających piece, nagrzewnice i inne odbiorniki o dużym poborze prądu.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH, zapewniającej prawidłowy styk. Przed montażem sprawdzić, czy przekrój przewodów i dławiki są dobrane do prądu znamionowego 100 A. W przypadku stosowania narzędzi do zaciskania, należy przestrzegać zaleceń producenta podstawy. Bezwzględnie odłączyć zasilanie przed każdą ingerencją.

FAQ

• Co oznacza charakterystyka gG? Charakterystyka gG oznacza wkładkę zwłoczną o pełnym zakresie zabezpieczenia – zarówno przed przeciążeniami, jak i zwarciami. Jest przystosowana do obciążeń z dużym prądem rozruchowym (np. silniki, transformatory).
• Czy mogę stosować tę wkładkę w sieci 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe niż 400 V, więc wkładka może być bezpiecznie używana w standardowych sieciach trójfazowych 230/400 V.
• Jakie są zalety zaczepów izolowanych? Zaczepy izolowane umożliwiają bezpieczny montaż i demontaż wkładki bez ryzyka dotknięcia metalowych części przewodzących prąd – zwiększają bezpieczeństwo personelu podczas eksploatacji.
