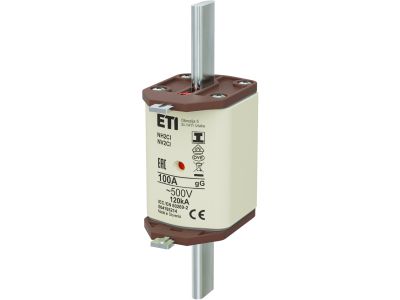

Wkładka bezpiecznikowa (topikowa) NH2C/I 100A gG 500V zwłoczna / Zaczepy izolowane | 004195214 Eti

Alternatywny kod produktu: NH2C/I gG 100A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C/I typu gG o prądzie znamionowym 100 A i napięciu 500 V przeznaczona jest do ochrony obwodów przed skutkami przeciążeń i zwarć. Zwłoczna charakterystyka (gG) umożliwia bezpieczną pracę w aplikacjach z wysokimi prądami rozruchowymi, np. przy zasilaniu silników. Wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo użytkowania i ułatwia montaż w podstawach bezpiecznikowych NH. Symbol katalogowy: 004195214.

• Prąd znamionowy 100 A: gwarantuje ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie znamionowe 500 V: zapewnia bezpieczną pracę w instalacjach niskiego napięcia, typowych dla przemysłu i budownictwa.
• Charakterystyka zwłoczna gG: pozwala na przepięcia chwilowe (np. rozruch silników) bez wyzwalania, a jednocześnie skutecznie odcina trwałe przeciążenia i zwarcia.
• Zaczepy izolowane: zmniejszają ryzyko przypadkowego kontaktu z częściami przewodzącymi podczas montażu i eksploatacji.
• Format NH2C/I: kompatybilny z podstawami bezpiecznikowymi NH o odpowiednich wymiarach, co ułatwia wymianę i zapewnia standardowe połączenie.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C/I jest zgodna z wymaganiami norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja spełniają standardy bezpieczeństwa obowiązujące w branży elektrotechnicznej. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I znajduje zastosowanie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem, szczególnie w obwodach o podwyższonych prądach rozruchowych. Dzięki zwłocznej charakterystyce gG sprawdza się w instalacjach z silnikami, transformatorami i innymi odbiornikami o charakterze indukcyjnym.

• Ochrona głównych obwodów rozdzielnic przemysłowych i budynkowych.
• Zabezpieczenie linii kablowych przed przeciążeniem i zwarciem.
• Ochrona silników elektrycznych oraz układów z dużymi prądami rozruchowymi.
• Stosowanie w zestawach bezpiecznikowych NH w szafach sterowniczych i rozdzielnicach głównych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w podstawie bezpiecznikowej NH przystosowanej do formatu NH2C/I. Przed montażem sprawdzić zgodność parametrów (napięcie, prąd) z wymaganiami obwodu. Dokręcać połączenia śrubowe momentem zgodnym z dokumentacją producenta podstawy. Przekrój przewodów doprowadzających dobrać do prądu znamionowego 100 A. Po zamontowaniu wykonać pomiary ciągłości i rezystancji izolacji.

FAQ

• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 500 V AC, co pozwala na bezpieczne stosowanie w typowych instalacjach niskiego napięcia.
• Czy wkładka jest zwłoczna (tzn. może pracować z silnikami)? Tak, charakterystyka gG (zwłoczna) zapewnia wytrzymałość na krótkotrwałe przeciążenia, np. rozruch silników, a jednocześnie skutecznie odcina trwałe przeciążenia i zwarcia.
• Co oznacza "zaczepy izolowane" i jaka jest ich zaleta? Zaczepy są pokryte izolacją, co minimalizuje ryzyko przypadkowego zwarcia lub porażenia podczas montażu oraz ułatwia bezpieczne wkładanie i wyjmowanie wkładki z podstawy.
