Wkładka bezpiecznikowa (topikowa) NH2C/I 100A gG 400V zwłoczna / Zaczepy izolowane | 004195114 Eti

Alternatywny kod produktu: NH2C/I gG 100A/400V

Opis i Kluczowe Cechy

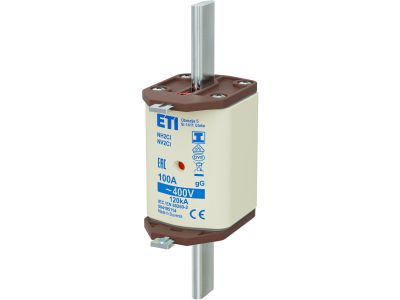

Wkładka bezpiecznikowa NH2C/I 100A (symbol 004195114) to standardowe zabezpieczenie topikowe o charakterystyce zwłocznej gG, przeznaczone do ochrony obwodów trójfazowych o napięciu znamionowym 400V. Wyposażona w zaczepy izolowane zapewnia bezpieczną wymianę bez ryzyka porażenia prądem. Idealne rozwiązanie dla rozdzielnic przemysłowych, tablic sterowniczych oraz instalacji energetycznych.

• Charakterystyka zwłoczna gG: Skuteczna ochrona przewodów i odbiorników przed przeciążeniami i zwarciami przy zachowaniu odpowiedniego czasu reakcji.
• Znamionowy prąd 100A: Przeznaczona do obwodów o średnim i dużym obciążeniu, stosowana w gałęziach głównych i rozdzielczych.
• Napięcie znamionowe 400V: Kompatybilna z sieciami trójfazowymi w instalacjach przemysłowych i energetycznych.
• Zaczepy izolowane: Bezpieczna obsługa – możliwość wymiany wkładki bez konieczności odłączania napięcia w obwodzie (w przypadku prawidłowo zaprojektowanej instalacji).
• Standardowy typ NH2C/I: Szeroko stosowany w aparaturze modułowej i rozdzielnicach przemysłowych dzięki kompaktowym wymiarom i uniwersalnej konstrukcji.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269 dla bezpieczników topikowych niskiego napięcia oraz posiada oznaczenie CE. Została zaprojektowana zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury rozdzielczej.

Zastosowanie

Wkładka bezpiecznikowa NH2C/I 100A gG 400V znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej w obwodach trójfazowych.

• Zabezpieczanie gałęzi zasilających w rozdzielnicach przemysłowych i energetycznych.
• Ochrona obwodów zasilających maszyny i urządzenia o średnim poborze mocy.
• Stosowanie w tablicach sterowniczych i szafach automatyki przemysłowej.
• W instalacjach budynków użyteczności publicznej i obiektów komercyjnych, gdzie wymagane są bezpieczniki o wysokiej trwałości.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany przez osobę posiadającą uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed wymianą wkładki należy upewnić się, że obwód jest odłączony od napięcia. Wkładkę umieścić w odpowiednim gnieździe bezpiecznikowym, zwracając uwagę na właściwe wpasowanie zaczepów. Po montażu sprawdzić poprawność połączenia i brak luzów. Nie należy stosować wkładek o innych parametrach niż określone w dokumentacji instalacji.

FAQ

• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami przy umiarkowanych prądach, natomiast gM jest przeznaczona głównie do ochrony silników i charakteryzuje się wolniejszą reakcją na przeciążenia.
• Czy wkładka może być stosowana w obwodach 230V? Tak, wkładka NH2C/I 100A gG 400V może być stosowana w obwodach 230V, jednak zaleca się dobór wkładek o odpowiednich parametrach prądowych i napięciowych zgodnie z projektem instalacji.
• Jak wymienić wkładkę bezpiecznikową z zaczepami izolowanymi? Wkładkę wymienia się po uprzednim odłączeniu napięcia w obwodzie, stosując odpowiednie narzędzie izolowane. Zaczepy izolowane umożliwiają bezpieczny demontaż nawet w trudno dostępnych miejscach.
