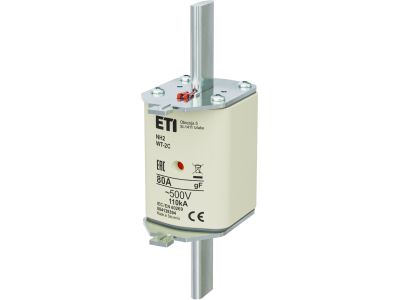

Wkładka bezpiecznikowa (topikowa) NH2C 80A gF 500V szybka | 004139394 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C o prądzie znamionowym 80A to zaawansowane rozwiązanie z oferty renomowanego producenta ETI, zaprojektowane z myślą o precyzyjnej ochronie instalacji elektroenergetycznych. Produkt charakteryzuje się charakterystyką gF, co oznacza, że jest to wkładka o działaniu szybkim, dedykowana przede wszystkim do zabezpieczania linii kablowych oraz urządzeń przed skutkami zwarć i przeciążeń w sieciach o napięciu znamionowym do 500V AC. Rozmiar NH2C (kompaktowa wersja standardu NH2) pozwala na optymalizację miejsca w rozdzielnicach przy zachowaniu pełnej wydajności prądowej.

• Prąd znamionowy 80A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając ciągłość zasilania przy zachowaniu rygorystycznych parametrów ochronnych.
• Charakterystyka gF: Szybkie działanie wkładki minimalizuje energię przenoszoną podczas zwarcia, co chroni izolację przewodów oraz aparaturę przed uszkodzeniami termicznymi.
• Napięcie znamionowe 500V: Gwarantuje bezpieczną eksploatację w standardowych przemysłowych sieciach niskiego napięcia.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed skutkami awarii o dużej energii.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z międzynarodowymi standardami bezpieczeństwa, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co definiuje jej parametry elektryczne, wymiary oraz charakterystyki czasowo-prądowe. Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami niskonapięciowymi LVD.

Zastosowanie

Wkładka topikowa NH2C 80A gF znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Dzięki szybkiej charakterystyce działania, jest idealnym wyborem do:

• Zabezpieczania linii kablowych o mniejszych przekrojach, gdzie wymagane jest szybkie odłączenie zasilania w przypadku awarii.
• Ochrony rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Zabezpieczania odbiorników o charakterze rezystancyjnym, które nie generują dużych prądów rozruchowych.
• Zastosowań w układach, gdzie priorytetem jest selektywność zabezpieczeń i minimalizacja strat wynikających z wystąpienia zwarć.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH2C powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Należy przestrzegać następujących zasad:

• Użycie izolowanego uchwytu: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH, aby zapewnić bezpieczeństwo operatora.
• Kontrola styków: Przed montażem należy sprawdzić stan techniczny szczęk w podstawie bezpiecznikowej. Styki muszą być czyste i zapewniać odpowiedni docisk, co zapobiega nadmiernemu nagrzewaniu się połączenia.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że prąd znamionowy (80A) oraz charakterystyka (gF) są zgodne z projektem instalacji.
• Bezpieczeństwo: Czynności montażowe powinny być wykonywane w stanie beznapięciowym, o ile specyfika rozdzielnicy nie pozwala na bezpieczną wymianę pod napięciem przy zachowaniu odpowiednich środków ochrony osobistej.

FAQ

• Co oznacza oznaczenie NH2C? Litera 'C' oznacza wersję kompaktową (compact). Wkładka ma takie same parametry elektryczne i rozstaw noży jak standardowa NH2, ale posiada węższy korpus, co ułatwia montaż w miejscach o ograniczonej przestrzeni.
• Czy wkładkę gF można stosować zamiennie z gG? Nie zaleca się bezpośredniej zamiany bez analizy projektu. Charakterystyka gF jest szybsza niż ogólna gG/gL, co oznacza, że może zadziałać przy prądach rozruchowych, które wkładka gG by wytrzymała.
• Czy wkładka posiada wskaźnik zadziałania? Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik zadziałania umieszczony na górnej płytce lub korpusie, co pozwala na szybką identyfikację uszkodzonego elementu.
