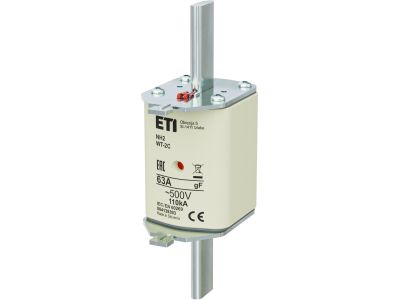

Wkładka bezpiecznikowa (topikowa) NH2C 63A gF 500V szybka | 004139393 Eti

Alternatywny kod produktu: NH2/WT-2C gF 63A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C o prądzie znamionowym 63A i napięciu 500V AC z charakterystyką szybką gF (symbol 004139393) zapewnia skuteczną ochronę zwarciową w obwodach przemysłowych i rozdzielnicach głównych. Wykonana w standardzie NH2C umożliwia łatwą wymianę i niezawodne działanie w warunkach dużego obciążenia.

• Prąd znamionowy 63A: gwarantuje bezpieczne odcinanie prądów zwarciowych w obwodach o średnim obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 500V AC: zapewnia prawidłowe działanie w instalacjach napięcia przemysłowego i sieciach niskiego napięcia.
• Charakterystyka gF (szybka): natychmiastowe wyłączenie w przypadku zwarcia, co chroni wrażliwe odbiorniki i kable przed skutkami przepływu prądu zwarciowego.
• Typ NH2C: standardowa wielkość wkładki pasująca do podstaw bezpiecznikowych NH2, co ułatwia integrację z istniejącymi rozdzielnicami.
• Konstrukcja topikowa: prosta i niezawodna zasada działania – brak elementów mechanicznych, co podnosi odporność na wstrząsy i wibracje.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników niskiego napięcia (seria DIN/NH) oraz posiada certyfikat CE. Produkt został zaprojektowany i wykonany zgodnie z aktualnymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wkładka NH2C 63A gF 500V szybka znajduje zastosowanie w obwodach wymagających szybkiej ochrony zwarciowej, szczególnie w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej.

• Ochrona głównych szyn zasilających i rozdzielnic głównych w obiektach przemysłowych.
• Zabezpieczenie odbiorników wrażliwych na przeciążenia i zwarcia (np. silniki, transformatory, sterowniki PLC).
• Stosowanie w podstawach bezpiecznikowych NH2 w rozdzielnicach głównych i podrozdzielnicach.
• Realizacja selektywności w układach zabezpieczeń – szybkie działanie pozwala uniknąć niepotrzebnych wyłączeń w wyższych stopniach zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Wkładkę należy włożyć do odpowiedniej podstawy bezpiecznikowej (NH2) zgodnie z przeznaczeniem. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 63A. Sprawdzić dokręcenie śrub mocujących w podstawie zgodnie z dokumentacją producenta.

FAQ

• Co oznacza charakterystyka gF? gF to szybka wkładka bezpiecznikowa, która wyłącza w ciągu kilku milisekund w przypadku zwarcia. Stosowana jest tam, gdzie wymagane jest natychmiastowe przerwanie prądu zwarciowego, np. przy zabezpieczeniu kabli i odbiorników o małej zdolności przeciążeniowej.
• Czy mogę użyć tej wkładki w obwodzie 230V? Tak, napięcie znamionowe 500V AC pozwala na stosowanie w obwodach o napięciu niższym (np. 230V), jednak należy pamiętać, że parametry prądowe i charakterystyka pozostają takie same.
• Jaka jest różnica między wkładką gF a gG? Wkładka gF (szybka) ma krótki czas wyłączania przy zwarciu, podczas gdy gG (zwłoczna) jest bardziej odporna na krótkotrwałe przeciążenia. Wybór zależy od charakterystyki chronionego obwodu – gF stosuje się głównie do ochrony przewodów, gG do ochrony silników i urządzeń o dużych prądach rozruchowych.
