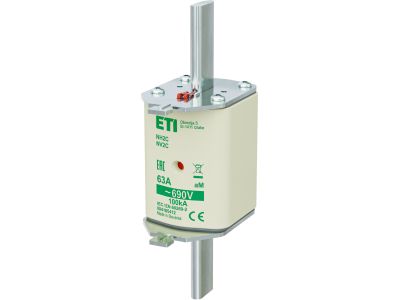

Wkładka bezpiecznikowa (topikowa) NH2C 63A aM 690V silnikowa | 004185412 Eti

Alternatywny kod produktu: NH2C aM 63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH2C o charakterystyce aM (silnikowej) przeznaczona do zabezpieczania obwodów silnikowych. Zaprojektowana dla prądu znamionowego 63 A i napięcia 690 V AC. Wielkość NH2C gwarantuje kompatybilność z dedykowanymi podstawami bezpiecznikowymi. Symbol katalogowy 004185412.

• Prąd znamionowy 63 A: zapewnia ochronę przed zwarciami w obwodach silnikowych o znacznym poborze mocy bez ryzyka przedwczesnego zadziałania w warunkach normalnej pracy.
• Charakterystyka aM (silnikowa): dopasowana do wysokiego prądu rozruchowego silników – bezpiecznik nie wyłącza przy chwilowym przeciążeniu rozruchowym, a skutecznie reaguje na zwarcia.
• Napięcie znamionowe 690 V: umożliwia stosowanie w instalacjach trójfazowych o napięciu międzyfazowym do 690 V, co sprawdza się w przemyśle i ciężkich warunkach pracy.
• Wielkość NH2C: standardowa konstrukcja wkładki topikowej ułatwia szybką wymianę i zapewnia pewne osadzenie w podstawie bezpiecznikowej.
• Wydajna wkładka topikowa: wykonana z wysokiej jakości materiałów gwarantujących powtarzalne parametry wyłączeniowe i długą żywotność w obwodach silnikowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Stosowana zgodnie z przeznaczeniem zapewnia bezpieczną pracę instalacji.

Zastosowanie

Dzięki charakterystyce aM wkładka NH2C doskonale nadaje się do ochrony obwodów, w których występują duże prądy rozruchowe. Znajduje zastosowanie w:

• Zabezpieczaniu zwarciowym silników elektrycznych – zarówno trójfazowych, jak i jednofazowych, gdzie wymagana jest selektywność z członem przeciążeniowym (np. wyłącznikiem silnikowym).
• Ochronie rozdzielnic przemysłowych oraz szaf sterowniczych, w których zainstalowane są odbiorniki o charakterze indukcyjnym.
• Instalacjach z dużymi prądami rozruchowymi – np. sprężarki, pompy, wentylatory, przenośniki taśmowe.
• Systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka niezawodność i szybkie wyłączanie zwarć.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (np. SEP). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej odpowiedniej dla wielkości NH2C. Dokręcanie połączeń śrubowych (w podstawie) wykonać momentem podanym w dokumentacji producenta podstawy. Przekrój przewodów dobrać do prądu znamionowego 63 A oraz warunków środowiskowych. Podczas wymiany wkładki stosować izolowane narzędzia i rękawice ochronne ze względu na ryzyko łuku elektrycznego.

FAQ

• Jaka jest różnica między charakterystyką aM a gG? Charakterystyka aM (silnikowa) dopuszcza krótkotrwały przepływ wysokiego prądu rozruchowego (np. przy starcie silnika) bez zadziałania, ale szybko wyłącza zwarcia. Charakterystyka gG (ogólnego przeznaczenia) ma dłuższy czas zadziałania przy przeciążeniach, co może nie chronić silnika przed przegrzaniem podczas dłuższego przeciążenia.
• Czy wkładka nadaje się do zabezpieczania silników z falownikiem? Wkładka aM jest przeznaczona do bezpośredniego zabezpieczania silników, ale w układach z falownikiem zaleca się stosowanie wkładek aR (szybkich) lub bezpieczników półprzewodnikowych. Należy sprawdzić zalecenia producenta falownika.
• Jaka jest maksymalna temperatura otoczenia podczas pracy wkładki? Producent nie podał w danych wejściowych konkretnej temperatury. Należy stosować się do ogólnych wytycznych dla aparatury elektrycznej (zwykle -25°C do +55°C) oraz uwzględnić obciążenie w katalogu producenta podstawy bezpiecznikowej.
