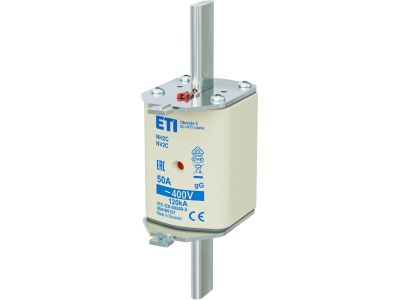

Wkładka bezpiecznikowa (topikowa) NH2C 50A gG 400V zwłoczna | 004185131 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C 50A gG 400V o charakterystyce zwłocznej to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do rozłączników bezpiecznikowych NH, zapewnia selektywną ochronę obwodów przy zachowaniu ciągłości zasilania najważniejszych odbiorników.

• Prąd znamionowy 50A: Zapewnia ochronę obwodów o maksymalnym prądzie pracy do 50A, zapobiegając uszkodzeniom przewodów i odbiorników.
• Charakterystyka zwłoczna gG: Opóźnione działanie – chroni urządzenia przed krótkotrwałymi przeciążeniami (np. rozruch silników), a jednocześnie reaguje na zwarcia.
• Napięcie znamionowe 400V AC: Przeznaczona do instalacji trójfazowych, w tym do zabezpieczania obwodów zasilających silniki i maszyny przemysłowe.
• Wkładka NH2C: Standardowy rozmiar 2, zapewniający kompatybilność z powszechnie stosowanymi nożami bezpiecznikowymi i gniazdami NH.
• Materiał topikowy wysokiej jakości: Zapewnia niezawodne działanie i długą żywotność wkładki w warunkach przeciążeniowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C 50A gG 400V spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących wkładek topikowych do obwodów niskiego napięcia. Posiada deklarację zgodności CE i jest zgodna z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2C 50A gG są stosowane w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach wymagających selektywnej ochrony obwodów.

• Zabezpieczanie obwodów zasilających silniki elektryczne (np. pompy, wentylatory) – charakterystyka zwłoczna chroni przed fałszywymi zwarciami podczas rozruchu.
• Ochrona linii zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w instalacjach przemysłowych.
• Selektywne zabezpieczanie gałęzi instalacji w celu ograniczenia awaryjności systemu.

Wskazówki Montażowe

Montaż wkładki należy przeprowadzić wyłącznie po całkowitym odłączeniu napięcia w instalacji. Wkładkę należy umieścić w odpowiednim gnieździe rozłącznika NH, upewniając się o prawidłowym osadzeniu noży. Po zamontowaniu sprawdzić, czy wkładka jest stabilnie osadzona i nie ma luzów. Wymianę wkładki należy przeprowadzać za pomocą odpowiedniego narzędzia izolacyjnego, unikać dotykania metalowych części podczas pracy. Po montażu przeprowadzić próbę zwarciową zgodnie z procedurami instalacji.

FAQ

• Czy wkładka NH2C 50A gG nadaje się do zabezpieczania silników? Tak, charakterystyka zwłoczna gG jest dedykowana do ochrony silników i odbiorników z dużymi prądami rozruchowymi.
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, natomiast gM jest przeznaczona głównie do ochrony silników z uwzględnieniem ich prądów rozruchowych.
• Czy wkładka jest wymienna podczas pracy instalacji? Nie, wkładkę można wymieniać wyłącznie przy odłączonym napięciu, aby zapewnić bezpieczeństwo personelu i instalacji.
