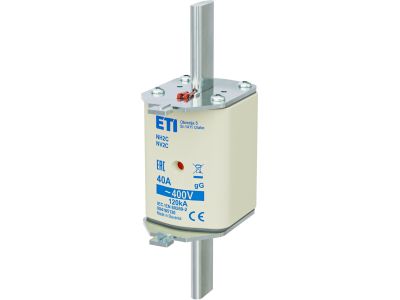

Wkładka bezpiecznikowa (topikowa) NH2C 40A gG 400V zwłoczna | 004185130 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C 40A o charakterystyce zwłocznej gG i napięciu znamionowym 400V to kluczowy element zabezpieczający obwody elektryczne w instalacjach przemysłowych i rozdzielniach. Charakterystyka zwłoczna gG zapewnia selektywność działania, minimalizując ryzyko niepotrzebnego wyłączania obwodu podczas krótkotrwałych przeciążeń.

• Znamionowy prąd 40A: Optymalna wartość dla ochrony obwodów o średnim obciążeniu, np. silników o mocy do 7,5 kW przy napięciu 400V.
• Charakterystyka zwłoczna gG: Zapewnia opóźnienie zadziałania, chroniąc urządzenia przed chwilowymi przeciążeniami podczas rozruchu silników lub szczytów obciążenia.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych, kompatybilna z systemami zasilania o napięciu międzyfazowym 400V.
• Typ NH2C: Standardowa konstrukcja dla systemów modułowych, łatwa w montażu w podstawach bezpiecznikowych NH2.
• Bezpieczeństwo i niezawodność: Spełnia rygorystyczne normy przemysłowe, zapewniając skuteczną ochronę przed zwarciami i przeciążeniami.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C 40A gG 400V jest produkowana zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, co gwarantuje jej kompatybilność z systemami zasilania na całym świecie. Posiada certyfikat CE.

Zastosowanie

Wkładki topikowe NH2C 40A gG 400V znajdują szerokie zastosowanie w ochronie obwodów elektrycznych, gdzie wymagana jest wysoka niezawodność i selektywność działania.

• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe o mocy do 7,5 kW.
• Ochrona linii zasilających w rozdzielniach niskiego napięcia w budynkach mieszkalnych i obiektach użyteczności publicznej.
• Stosowanie w układach sterowania i zabezpieczeń silników elektrycznych, gdzie wymagana jest charakterystyka zwłoczna.
• Instalacje w energetyce, budownictwie i przemyśle ciężkim, gdzie kluczowe jest zapewnienie ciągłości zasilania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2, upewniając się, że styki są czyste i nieuszkodzone. Po montażu należy przeprowadzić próbę zwarciową, aby potwierdzić poprawność połączeń. Regularnie sprawdzać stan wkładki pod kątem śladów przegrzania lub zużycia. Wymianę należy przeprowadzać zawsze przy wyłączonym zasilaniu.

FAQ

• Czym różni się charakterystyka gG od gL? Charakterystyka gG oznacza zwłoczną ochronę przed zwarciami i przeciążeniami, natomiast gL jest charakterystyką szybką, stosowaną głównie w obwodach oświetleniowych i gniazd wtykowych. gG zapewnia lepszą ochronę urządzeń o indukcyjnym charakterze obciążenia.
• Czy wkładka NH2C 40A gG 400V nadaje się do instalacji 230V? Tak, wkładka jest kompatybilna z instalacjami 230V, jednak jej głównym przeznaczeniem są systemy trójfazowe 400V, gdzie zapewnia optymalną ochronę.
• Jakie jest maksymalne napięcie zwarciowe wkładki? Maksymalne napięcie zwarciowe nie zostało określone w danych produktu. W przypadku zastosowań wymagających wysokiej wytrzymałości zwarciowej, należy zapoznać się z dokumentacją techniczną lub skonsultować się z producentem.
