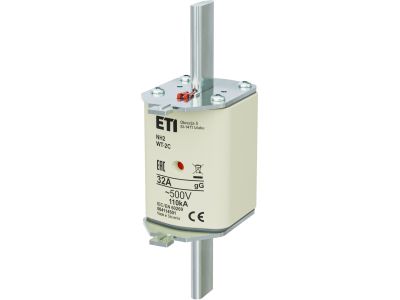

Wkładka bezpiecznikowa (topikowa) NH2C 32A gG 500V G zwłoczna / Pokrywy stalowe | 004114501 Eti

Alternatywny kod produktu: NH2/WT-2C gG 32A/500V G

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C o prądzie znamionowym 32A i napięciu znamionowym 500V AC, wykonana w charakterystyce gG (zwłoczna). Symbol katalogowy 004114501. Przeznaczona do stosowania w rozłącznikach bezpiecznikowych i podstawach NH, zapewnia niezawodną ochronę przed skutkami przeciążeń i zwarć w instalacjach przemysłowych oraz rozdzielnicach głównych.

• Prąd znamionowy 32 A: Odpowiedni do zabezpieczania obwodów odbiorczych o znacznym obciążeniu – redukuje ryzyko uszkodzenia przewodów i urządzeń.
• Napięcie znamionowe 500 V AC: Gwarantuje bezpieczną pracę w sieciach niskiego napięcia, zarówno w układach trójfazowych, jak i jednofazowych.
• Charakterystyka gG (zwłoczna): Toleruje krótkotrwałe przeciążenia (np. rozruch silników) bez niepotrzebnego wyłączania, a jednocześnie skutecznie przerywa prądy zwarciowe.
• Wielkość NH2C: Kompaktowa obudowa umożliwiająca łatwy montaż w standardowych podstawach NH, oszczędza miejsce w rozdzielnicy.
• Wkładka topikowa z wybijakiem (G): Umożliwia zdalną sygnalizację przepalenia lub współpracę z wyzwalaczami w rozłącznikach bezpiecznikowych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to wysoką jakość wykonania i bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Wkładkę bezpiecznikową NH2C gG 32A/500V stosuje się wszędzie tam, gdzie wymagana jest selektywna i niezawodna ochrona przewodów oraz odbiorników. Sprawdza się w rozdzielnicach głównych, tablicach rozdzielczych oraz w obwodach zasilających maszyny przemysłowe.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w obiektach komercyjnych i przemysłowych.
• Ochrona linii zasilających silniki elektryczne o małej i średniej mocy przed przeciążeniem i zwarciem.
• Instalacje w rozdzielnicach głównych (RG) i podrozdzielniach, jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Aplikacje wymagające zwłocznego zadziałania – tam, gdzie występują krótkotrwałe prądy rozruchowe (np. sprężarki, pompy, wentylatory).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej wolno wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (rozłączniku bezpiecznikowym) zgodnej z wielkością NH2C. Należy przestrzegać zaleceń producenta odnośnie momentu dokręcania połączeń oraz dobrać przewody o przekroju odpowiednim do prądu znamionowego 32 A.

FAQ

• Jaki jest prąd znamionowy tej wkładki bezpiecznikowej? Prąd znamionowy wynosi 32 A. Został dobrany do zabezpieczania obwodów o umiarkowanym obciążeniu – np. linii zasilających kilka odbiorników.
• Czy wkładka ma charakterystykę zwłoczną? Tak, produkt posiada charakterystykę gG (zwłoczną), co oznacza, że wytrzymuje krótkotrwałe przeciążenia, np. podczas rozruchu silników, przy jednoczesnym szybkim wyłączaniu zwarć.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 500 V AC. Może być stosowana w sieciach jedno- i trójfazowych o napięciu do 500 V.
