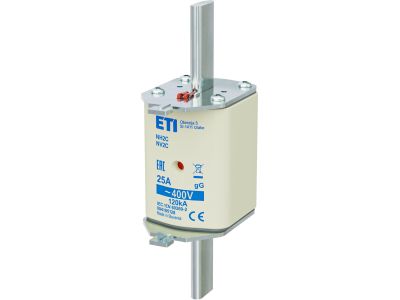

Wkładka bezpiecznikowa (topikowa) NH2C 25A gG 400V zwłoczna | 004185128 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C 25A o charakterystyce gG i napięciu znamionowym 400V stanowi kluczowy element ochrony przeciwzwarciowej i przeciążeniowej obwodów elektrycznych. Charakterystyka zwłoczna gG zapewnia selektywność działania w instalacjach, minimalizując ryzyko niepożądanych wyzwoleń podczas krótkotrwałych przeciążeń.

• Charakterystyka zwłoczna gG: Ochrona przed zwarciami i długotrwałymi przeciążeniami – zapobiega uszkodzeniom instalacji i odbiorników.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych o napięciu międzyfazowym 400V, powszechnie stosowanych w przemysłowych układach zasilania.
• Prąd znamionowy 25A: Odpowiedni dla zabezpieczenia obwodów o średnim obciążeniu, takich jak silniki, grzejniki lub linie zasilające.
• Rozmiar NH2C: Kompatybilność z gniazdami bezpiecznikowymi NH2C – standardowo stosowanymi w rozdzielnicach przemysłowych i komercyjnych.
• Zastosowanie uniwersalne: Możliwość montażu w tablicach rozdzielczych, szafach sterowniczych lub aparaturze modułowej dedykowanej dla wkładek NH.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-2 dotyczącej bezpieczników niskonapięciowych oraz posiada deklarację zgodności CE. Została zaprojektowana zgodnie z międzynarodowymi standardami bezpieczeństwa dla ochrony obwodów elektrycznych.

Zastosowanie

Wkładka NH2C 25A zwłoczna jest przeznaczona do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynków komercyjnych oraz systemach zasilania maszyn.

• Zabezpieczenie linii zasilających silniki indukcyjne – ochrona przed zwarciami i przeciążeniami podczas rozruchu i normalnej pracy.
• Ochrona obwodów grzewczych i oświetleniowych w rozdzielnicach budynków przemysłowych i biurowych.
• Stosowanie w tablicach rozdzielczych układów automatyki i sterowania – zapewnia selektywność działania z innymi zabezpieczeniami.
• Montaż w szafach sterowniczych maszyn i urządzeń przemysłowych – ochrona układów elektrycznych przed uszkodzeniami.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w dedykowanym gnieździe bezpiecznikowym NH2C, upewniając się o poprawnym osadzeniu i styku. Po montażu należy przeprowadzić wizualną i funkcjonalną kontrolę układu zabezpieczonego. Regularne przeglądy techniczne zabezpieczeń powinny obejmować sprawdzenie stanu wkładek i gniazd pod względem czystości oraz braku uszkodzeń mechanicznych.

FAQ

• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (pełnozakresowa) zapewnia ochronę zarówno przed zwarciami, jak i długotrwałymi przeciążeniami, podczas gdy gL (zwłoczna) jest bardziej wrażliwa na niewielkie przeciążenia. gG stosowana jest tam, gdzie wymagana jest wyższa selektywność i niezawodność.
• Czy wkładkę można stosować w instalacjach 230V? Tak, wkładki NH2C 25A gG 400V można stosować w instalacjach o napięciu 230V, jednak ich pełny potencjał zabezpieczający jest wykorzystywany przy napięciu międzyfazowym 400V.
• Jakie są typowe przyczyny uszkodzenia wkładek topikowych? Najczęstsze przyczyny to przeciążenia długotrwałe, zwarcia, starzenie się materiału topikowego oraz zanieczyszczenie styków gniazda bezpiecznikowego. Regularna konserwacja i dobór odpowiedniej charakterystyki zabezpieczenia minimalizują ryzyko awarii.
