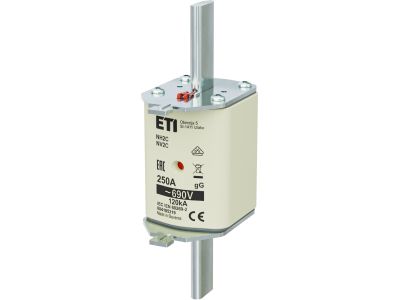

Wkładka bezpiecznikowa (topikowa) NH2C 250A gG 690V zwłoczna | 004185319 Eti

Alternatywny kod produktu: NH2C gG 250A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH2C o symbolu 004185319 to element zabezpieczający o prądzie znamionowym 250 A i napięciu znamionowym 690 V. Charakteryzuje się zwłoczną charakterystyką gG, co oznacza ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych. Przeznaczona do montażu w rozłącznikach bezpiecznikowych zgodnych z wymiarami NH2C.

• Prąd znamionowy 250 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i zapewniając selektywność zabezpieczeń.
• Napięcie znamionowe 690 V: Wysoka odporność napięciowa umożliwia zastosowanie w instalacjach przemysłowych o podwyższonym napięciu, w tym w systemach trójfazowych 400 V z zapasem.
• Charakterystyka gG (zwłoczna): Opóźnione zadziałanie przy przeciążeniach chroni urządzenia przed zbędnym wyłączeniem, jednocześnie skutecznie ograniczając prądy zwarciowe.
• Wielkość NH2C: Standardowy wymiar wkładki pasuje do rozłączników bezpiecznikowych o tym samym oznaczeniu, co ułatwia wymianę i modernizację rozdzielnic.
• Symbol 004185319: Indywidualny numer katalogowy umożliwia precyzyjną identyfikację produktu w magazynie i przy zamówieniach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Przeznaczona do stosowania w instalacjach niskiego napięcia, spełnia standardy bezpieczeństwa dla aparatury zabezpieczającej.

Zastosowanie

Wkładka NH2C gG 250 A/690 V znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniem i zwarciem.

• Zabezpieczanie głównych obwodów rozdzielnic energetycznych w zakładach produkcyjnych i magazynach.
• Ochrona kabli i przewodów przed przegrzaniem w instalacjach o dużym poborze mocy (silniki, piece, agregaty).
• Stosowanie w rozłącznikach bezpiecznikowych jako element selektywnego zabezpieczenia ciągów zasilających.
• Modernizacja istniejących rozdzielnic poprzez wymianę wkładek na model o wyższej obciążalności prądowej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Wkładkę należy osadzić w odpowiedniej podstawie lub rozłączniku bezpiecznikowym przeznaczonym dla wielkości NH2C, zgodnie z dokumentacją producenta urządzenia. Moment dokręcania połączeń śrubowych oraz przekrój przewodów przyłączeniowych muszą być dobrane do prądu znamionowego 250 A – zaleca się kierowanie się obowiązującymi normami (np. PN-IEC 60364) oraz instrukcją rozłącznika.

FAQ

• Jaka jest charakterystyka wkładki 004185319? Jest to wkładka zwłoczna o charakterystyce gG, co oznacza opóźnione wyłączanie przy przeciążeniach i szybkie przy zwarciu, odpowiednia do zabezpieczania obwodów ogólnego przeznaczenia.
• Czy wkładka nadaje się do pracy w obwodach 400 V? Tak, napięcie znamionowe 690 V zapewnia pełną rezerwę napięciową, dzięki czemu wkładka może być bezpiecznie stosowana w instalacjach 400 V AC.
• W jakich podstawach można zamontować tę wkładkę? Wkładka przeznaczona jest do współpracy z rozłącznikami bezpiecznikowymi i podstawami zgodnymi z wymiarami NH2C (szerokość biegunów i odległości styków). Przed montażem sprawdzić kompatybilność z konkretnym modelem rozłącznika.
