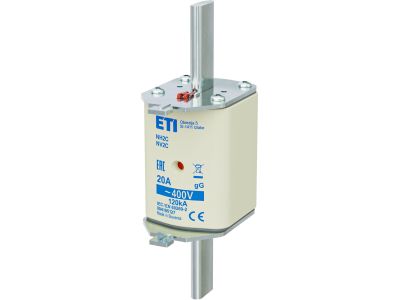

Wkładka bezpiecznikowa (topikowa) NH2C 20A gG 400V zwłoczna | 004185127 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2C 20A zwłoczna, przeznaczona do ochrony obwodów elektrycznych o napięciu 400V. Dzięki klasie gG zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami, z opóźnionym czasem zadziałania. Kompatybilna z podstawami NH2C, stosowana w instalacjach przemysłowych, rozdzielniach i szafach sterowniczych.

• Prąd znamionowy 20A: Dobór w zależności od obciążenia chronionego obwodu – zapobiega uszkodzeniom izolacji i urządzeń.
• Napięcie 400V: Przeznaczona do układów trójfazowych zasilanych napięciem międzyfazowym 400V.
• Klasa gG (zwłoczna): Powolne działanie w przypadku przeciążeń, szybkie odłączanie podczas zwarć – minimalizuje ryzyko niepotrzebnych wyłączeń.
• Wysoka wytrzymałość zwarciowa: Zapewnia niezawodną ochronę nawet w warunkach dużych prądów zwarciowych.
• Zgodność z podstawami NH2C: Standardowe rozwiązanie dla aparatury modułowej i szaf rozdzielczych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 dla bezpieczników niskonapięciowych. Posiada oznakowanie CE i jest zgodna z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2C 20A zwłoczne znajdują zastosowanie w zabezpieczeniu obwodów elektrycznych przed skutkami zwarć i przeciążeń w instalacjach przemysłowych i budynkowych.

• Zabezpieczenie gałęzi zasilających w rozdzielnicach trójfazowych.
• Ochrona silników indukcyjnych i układów napędowych o średnim obciążeniu.
• Stosowanie w szafach sterowniczych i maszynach przemysłowych.
• Wyposażenie układów automatyki i sterowania w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wkładka montowana jest w podstawie bezpiecznikowej NH2C – należy upewnić się, że zaciski są czyste i nieuszkodzone. Po montażu przeprowadzić próbę działania (test zwarciowy) zgodnie z procedurami bezpieczeństwa. Regularnie sprawdzać stan wkładki i podstawy pod kątem zużycia lub korozji.

FAQ

• Jaka jest różnica między klasą gG a gM? Klasa gG to bezpieczniki zwłoczne do ogólnego zastosowania (ochrona przed zwarciem i przeciążeniem), natomiast klasa gM to bezpieczniki do zabezpieczania silników (wymagają wyższej zdolności wyłączania przy zwarciach).
• Czy wkładka pasuje do każdej podstawy NH2C? Tak – wkładki NH2C są standardowe i kompatybilne ze wszystkimi podstawami NH2C zgodnymi z normą.
• Jak dobrać prąd znamionowy wkładki do obwodu? Prąd znamionowy powinien być dobrany w zależności od maksymalnego prądu roboczego chronionego obwodu, z uwzględnieniem charakterystyki obciążenia (np. silniki mają prąd rozruchowy 5-7 razy większy od znamionowego – w takich przypadkach stosuje się wkładki zwłoczne klasy gG).
