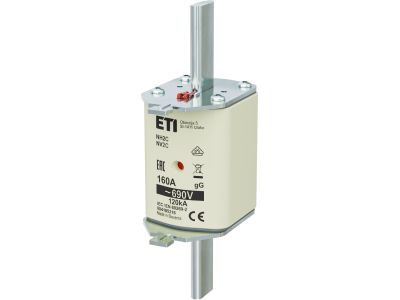

Wkładka bezpiecznikowa (topikowa) NH2C 160A gG 690V zwłoczna | 004185316 Eti

Alternatywny kod produktu: NH2C gG 160A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C 160A gG 690V zwłoczna o symbolu 004185316 to wysokiej jakości element zabezpieczający przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami. Dzięki prądowi znamionowemu 160 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu. Napięcie znamionowe 690 V pozwala na stosowanie w instalacjach przemysłowych, a charakterystyka gG zapewnia selektywne działanie przy przeciążeniach. Wkładka wykonana jest w standardowej wielkości NH2C, kompatybilnej z popularnymi podstawami bezpiecznikowymi NH2.

• Prąd znamionowy 160 A: zapewnia niezawodną ochronę obwodów o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 690 V: odpowiednia do stosowania w sieciach przemysłowych, gdzie wymagana jest wysoka izolacja i odporność na przepięcia.
• Charakterystyka gG (zwłoczna): gwarantuje selektywne wyzwalanie przy przeciążeniach i zwarciu, chroniąc odbiorniki przed uszkodzeniem oraz ułatwiając lokalizację awarii.
• Wielkość NH2C: standardowa obudowa ułatwia montaż w podstawach NH2 oraz szybką wymianę w razie potrzeby, co skraca czas przestoju instalacji.
• Konstrukcja topikowa: bezpieczne gaszenie łuku wewnątrz wkładki, eliminujące ryzyko jego wydostania się na zewnątrz.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C 160A gG 690V zwłoczna została wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej oraz niskonapięciowego sprzętu elektrycznego. Ze względu na charakterystykę gG nadaje się do zastosowań ogólnych zgodnie z powszechnie przyjętymi normami dla bezpieczników topikowych.

Zastosowanie

Wkładka bezpiecznikowa NH2C 160A gG znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Sprawdza się w obwodach o dużym obciążeniu prądowym, szczególnie w rozdzielnicach głównych i podrozdzielnicach.

• Zabezpieczanie linii zasilających w rozdzielnicach przemysłowych – ochrona przed zwarciem i przeciążeniem, zapewniająca ciągłość dostaw energii.
• Ochrona transformatorów i kondensatorów – charakterystyka zwłoczna umożliwia płynne rozruchy i pracę przy prądach rozruchowych.
• Stosowanie w obwodach zasilania maszyn i urządzeń – gwarantuje bezpieczeństwo personelu i sprzętu.
• Zabezpieczanie linii w systemach automatyki budynkowej i przemysłowej o napięciu do 690 V AC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy umieścić w odpowiedniej dla wielkości NH2C podstawie bezpiecznikowej (zgodnej z normami), a następnie zatrzasnąć w gnieździe. Przekrój przewodów doprowadzonych do podstawy musi być dobrany do prądu znamionowego 160 A zgodnie z obowiązującymi przepisami. Nie przekraczaj napięcia znamionowego 690 V ani prądu znamionowego. Po zamontowaniu sprawdź poprawność osadzenia wkładki – nie może być luzów. W przypadku wymiany uszkodzonej wkładki użyj rękawic izolacyjnych i narzędzi przeznaczonych do tego typu zastosowań.

FAQ

• Jaki jest prąd znamionowy tej wkładki? Prąd znamionowy wynosi 160 A. Wkładka może być obciążona ciągle prądem do tej wartości, zapewniając bezpieczną pracę.
• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ogólnego stosowania (zabezpieczanie linii, transformatorów). Do ochrony silników przed przeciążeniem zaleca się wkładki o charakterystyce aM lub gM, które lepiej tolerują prądy rozruchowe. Sprawdź dany typ silnika i zalecenia producenta.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 690 V AC. Nie wolno stosować wkładki w obwodach o napięciu wyższym niż podane wartości.
