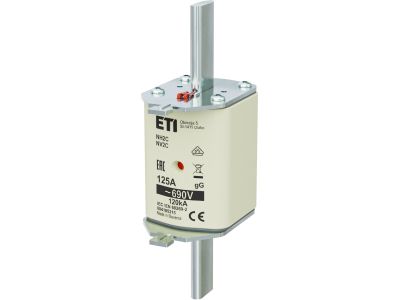

Wkładka bezpiecznikowa (topikowa) NH2C 125A gG 690V zwłoczna | 004185315 Eti

Alternatywny kod produktu: NH2C gG 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C o prądzie znamionowym 125 A i napięciu 690 V AC, w charakterystyce gG (zwłocznej), przeznaczona do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć. Symbol katalogowy: 004185315. Dzięki budowie w rozmiarze NH2C zapewnia kompatybilność z typowymi podstawami i rozłącznikami bezpiecznikowymi w instalacjach przemysłowych i rozdzielnicach głównych.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko wyłączeń podczas normalnej eksploatacji.
• Napięcie znamionowe 690 V AC: Przystosowana do sieci o podwyższonym napięciu, co pozwala na stosowanie w układach trójfazowych oraz instalacjach przemysłowych.
• Charakterystyka zwłoczna gG: Zapewnia selektywność w obwodach z silnikami i transformatorami – wytrzymuje krótkotrwałe prądy rozruchowe bez zbędnego wyłączania, a przy zwarciu działa szybko i skutecznie.
• Wielkość NH2C (rozmiar 2C): Standardowa obudowa pasująca do rozłączników i podstaw bezpiecznikowych NH, ułatwiająca wymianę i konserwację w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa NH2C 125A gG 690V została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza jego niezawodność w typowych zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Wkładka topikowa zwłoczna gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przewodów i odbiorników o charakterze rezystancyjnym i silnikowym. Zalecana do obwodów z dużymi prądami rozruchowymi oraz instalacji wymagających selektywności.

• Ochrona kabli i przewodów w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Zabezpieczenie silników elektrycznych, transformatorów i innych odbiorników o charakterze indukcyjnym przed przeciążeniem i zwarciem.
• Stosowanie w układach dystrybucji energii w budynkach użyteczności publicznej oraz obiektach produkcyjnych.
• Element zabezpieczający w instalacjach fotowoltaicznych (po stronie AC) – po weryfikacji doboru przez projektanta.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH2C, zgodnej z wymogami producenta. Przed włożeniem sprawdzić stan styków oraz czystość powierzchni. Moment dokręcania śrub mocujących (jeśli występują) – postępować według dokumentacji podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 125 A zgodnie z obowiązującymi normami.

FAQ

• Jaka jest różnica między wkładką gG a gL? Charakterystyka gG (zwłoczna ogólnego przeznaczenia) jest stosowana do ochrony przewodów i odbiorników o normalnym rozruchu – wytrzymuje prądy rozruchowe do około 10-krotności prądu znamionowego. gL (zwłoczna z niskimi stratami) przeznaczona jest do ochrony półprzewodników – ma szybsze działanie przy przeciążeniu. Wkładka opisana w tej karcie to typ gG.
• Czy tą wkładką można zastąpić bezpiecznik 125A w standardowej podstawie NH00? Nie. Wkładka NH2C ma większe wymiary fizyczne i nie pasuje do podstaw mniejszych rozmiarów (NH00, NH0, NH1). Należy stosować wyłącznie podstawę dedykowaną do rozmiaru NH2C.
• Jaka jest maksymalna temperatura otoczenia podczas pracy wkładki? Producent nie podaje w danych wejściowych konkretnej wartości temperatury. Zgodnie z ogólnymi zasadami dla bezpieczników NH2C przy prądzie 125 A, temperatury robocze mieszczą się w zakresie od –25°C do +50°C, jednak dla pewności należy kierować się dokumentacją techniczną konkretnego modelu.
