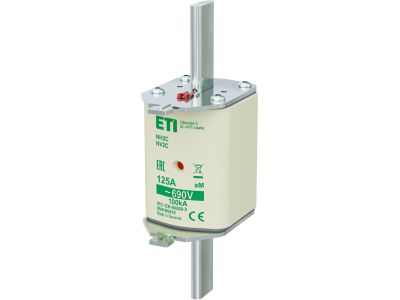

Wkładka bezpiecznikowa (topikowa) NH2C 125A aM 690V silnikowa | 004185415 Eti

Alternatywny kod produktu: NH2C aM 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C 125A aM 690V silnikowa, oznaczona symbolem 004185415, przeznaczona jest do ochrony obwodów silnikowych. Charakterystyka aM zapewnia selektywne wyłączanie przy zwarciu, a prąd znamionowy 125 A i napięcie 690 V umożliwiają pracę w sieciach trójfazowych o dużym obciążeniu. Typ obudowy NH2C gwarantuje kompatybilność z rozłącznikami bezpiecznikowymi standardowej wielkości.

• Prąd znamionowy 125 A: Zabezpiecza silniki o znacznym poborze prądu rozruchowego, zapobiegając przegrzaniu przewodów i uszkodzeniom izolacji.
• Napięcie znamionowe 690 V: Przystosowana do pracy w sieciach trójfazowych o napięciu międzyfazowym do 690 V, typowych w instalacjach przemysłowych.
• Charakterystyka aM (silnikowa): Umożliwia przepływ prądów rozruchowych bez zadziałania, a przy zwarciu selektywnie odcina uszkodzony obwód.
• Typ obudowy NH2C: Standardowa wkładka pasująca do rozłączników i uchwytów NH serii 2, ułatwia szybką wymianę w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Stosowanie w instalacjach zgodnych z wymaganiami dyrektyw niskonapięciowej i EMC zapewnia niezawodną ochronę.

Zastosowanie

Wkładka NH2C aM 125A/690V dedykowana jest do zabezpieczania obwodów silnikowych w rozdzielnicach przemysłowych i komercyjnych. Sprawdza się w układach wymagających selektywnego wyłączenia zwarć przy jednoczesnej odporności na prądy rozruchowe.

• Ochrona silników elektrycznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie linii zasilających rozdzielnice główne i podrozdzielnice w obiektach przemysłowych.
• Stosowanie w rozłącznikach bezpiecznikowych NH2C do ręcznego odłączania i odcinania obwodów silnikowych.
• Współpraca z systemami sterowania PLC i stycznikami w szafach sterowniczych wymagających szybkiego wyłączania zwarć.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy osadzić w dedykowanym rozłączniku lub uchwycie NH2C na szynie TH35 (DIN). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 125 A oraz warunków zwarciowych instalacji. Moment dokręcania śrub rozłącznika stosować zgodnie z dokumentacją producenta urządzenia.

FAQ

• Czy wkładka NH2C aM nadaje się do ochrony silników z ciężkim rozruchem? Tak, charakterystyka aM (silnikowa) jest zaprojektowana tak, aby przepuszczać prądy rozruchowe silników (nawet 6-8 krotność prądu znamionowego przez kilka sekund) bez niepotrzebnego zadziałania.
• Jakie jest maksymalne napięcie pracy tej wkładki? Maksymalne napięcie znamionowe wynosi 690 V AC, co pozwala na stosowanie w sieciach trójfazowych 400 V oraz 690 V (np. w przemyśle ciężkim).
• Czy wkładkę można stosować w rozłącznikach innych niż NH2C? Typ NH2C oznacza standardową wielkość wkładki do uchwytów i rozłączników serii NH2. Można ją montować tylko w urządzeniach przystosowanych do wkładek NH2C. Przed montażem należy sprawdzić zgodność mechaniczną.
