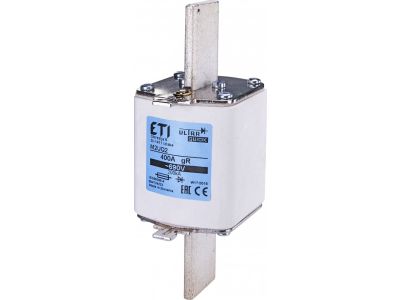

Wkładka bezpiecznikowa (topikowa) NH2/K 400A gR 690V ultraszybka / Z wybijakiem | 004724248 Eti

Alternatywny kod produktu: M2UQ2/400A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH2/K o prądzie znamionowym 400 A i napięciu 690 V AC, o charakterystyce gR (ultraszybkiej), wyposażona w wybijak sygnalizacyjny. Oznaczona symbolem 004724248, przeznaczona do ochrony wrażliwych odbiorników w przemysłowych obwodach elektrycznych.

• Prąd znamionowy 400 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania styków w podstawie.
• Napięcie znamionowe 690 V AC: dedykowane do sieci trójfazowych w instalacjach przemysłowych, zapewnia odpowiednią izolację i wytrzymałość dielektryczną.
• Charakterystyka gR (ultraszybka): gwarantuje bardzo krótki czas zadziałania przy zwarciu, chroniąc półprzewodniki (diody, tyrystory, IGBT) przed uszkodzeniem termicznym.
• Wybijak mechaniczny: sygnalizuje przepalenie wkładki poprzez wystąpienie trzpienia, umożliwiając łatwą identyfikację uszkodzonego bezpiecznika w rozdzielnicy.
• Wielkość NH2/K: kompatybilna z popularnymi podstawami bezpiecznikowymi NH o rozmiarze 2, co ułatwia wymianę i zapewnia standardowy montaż.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi, posiada certyfikat CE. Charakterystyka gR oraz wymiary mechaniczne odpowiadają standardom DIN dla bezpieczników topikowych. Należy stosować ją wyłącznie w podstawach i rozłącznikach bezpiecznikowych zgodnych z przeznaczeniem.

Zastosowanie

Dzięki ultraszybkiej charakterystyce gR oraz wysokiemu napięciu 690 V wkładka znajduje zastosowanie w krytycznych obwodach przemysłowych, gdzie wymagana jest niezawodna ochrona przed zwarciem.

• Ochrona półprzewodnikowych elementów mocy w przetwornicach częstotliwości, przekształtnikach DC/AC i zasilaczach UPS.
• Zabezpieczanie obwodów napędów elektrycznych, regulatorów tyrystorowych i prostowników w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach, gdzie występują obciążenia z dużymi prądami zwarciowymi.
• Zabezpieczanie odbiorników w sieciach 690 V AC w zakładach produkcyjnych, hutach, kopalniach i na statkach.

Wskazówki Montażowe

Montaż, wymianę oraz wszelkie prace przy wkładce bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w certyfikowanej podstawie bezpiecznikowej NH2, zgodnej z normami. Przed zamontowaniem sprawdzić brak widocznych uszkodzeń obudowy oraz ciągłość wybijaka. Przekrój przewodów przyłączeniowych do podstawy dobrać do występującego prądu obciążenia zgodnie z obowiązującymi przepisami. Dokręcać śruby zacisków podstawy momentem podanym w dokumentacji producenta. Po przepaleniu wkładkę należy wymienić na nową o identycznych parametrach – nie wolno naprawiać ani ponownie używać przepalonego bezpiecznika.

FAQ

• Do czego służy wybijak w tej wkładce? Wybijak mechaniczny wysuwa się po przepaleniu wkładki, dając sygnał wizualny o zadziałaniu bezpiecznika. Może również wyzwolić stycznik lub przekaźnik w układach sygnalizacji awarii.
• Czy charakterystyka gR nadaje się do ochrony transformatorów lub silników? Charakterystyka gR jest przeznaczona głównie do ochrony półprzewodników (ultraszybka). W przypadku transformatorów i silników lepiej stosować bezpieczniki o charakterystyce gG lub aM, gdyż gR może zbędnie wyłączać prądy udarowe.
• Jakie napięcie DC może wytrzymać ta wkładka? Producent podaje napięcie znamionowe 690 V AC. Do pracy w obwodach prądu stałego należy sprawdzić derating – bez danych producenta nie można określić dopuszczalnego napięcia DC. Zaleca się stosowanie zgodne z przeznaczeniem AC.
