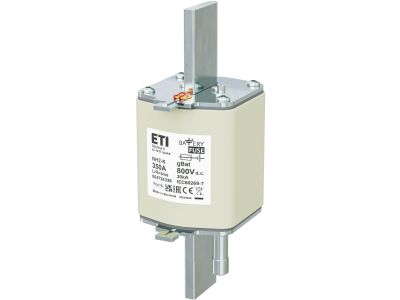

Wkładka bezpiecznikowa (topikowa) NH2/K 350A gBat 800V DC Magazyny energii / Z wybijakiem | 004724336 Eti

Alternatywny kod produktu: M2/K bat 350A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 350A gBat 800V DC z wybijakiem, symbol 004724336, przeznaczona do ochrony akumulatorów i magazynów energii. Dzięki prądowi znamionowemu 350 A oraz napięciu 800 V DC zapewnia bezpieczne odłączanie obwodów o dużym obciążeniu w systemach prądu stałego. Charakterystyka gBat została opracowana specjalnie do zabezpieczania baterii, minimalizując ryzyko uszkodzenia ogniw przy przeciążeniach i zwarciach. Wybijak umożliwia sygnalizację zadziałania oraz zdalne wyzwalanie współpracujących urządzeń.

• Prąd znamionowy 350 A: Zabezpiecza obwody o wysokim poborze prądu, np. w magazynach energii i stacjach ładowania, bez ryzyka przegrzania styków.
• Napięcie znamionowe 800 V DC: Przystosowany do pracy w instalacjach fotowoltaicznych, systemach UPS i innych obwodach prądu stałego o podwyższonym napięciu.
• Charakterystyka gBat: Dedykowana ochrona akumulatorów przed przeciążeniami i zwarciami – zapewnia selektywność i minimalizuje straty energii w torze głównym.
• Wybijak (sygnalizacja zadziałania): Mechaniczny wskaźnik zadziałania bezpiecznika, który może być wykorzystany do wyzwalania przekaźników, styczników lub sygnalizacji w systemie sterowania.
• Rozmiar NH2/K: Standardowa wkładka pasująca do większości podstaw bezpiecznikowych NH2, co ułatwia wymianę i kompatybilność z istniejącą rozdzielnicą.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz jest oznaczony certyfikatem CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa i kompatybilności elektromagnetycznej. Zastosowane materiały i konstrukcja gwarantują niezawodność w instalacjach przemysłowych i odnawialnych źródeł energii.

Zastosowanie

Wkładka bezpiecznikowa NH2/K 350A gBat 800V DC z wybijakiem została zaprojektowana przede wszystkim do ochrony obwodów prądu stałego o znacznych mocach, w szczególności w systemach magazynowania energii. Sprawdza się również w innych zastosowaniach wymagających szybkiego i pewnego odłączania zasilania.

• Ochrona akumulatorów w magazynach energii – zabezpiecza ogniwa przed zwarciem i przeciążeniem, przedłużając ich żywotność.
• Zabezpieczenie obwodów DC w instalacjach fotowoltaicznych – stosowany po stronie stałoprądowej falownika oraz w połączeniach modułów PV.
• Systemy bezprzerwowego zasilania (UPS) oraz stacje ładowania pojazdów elektrycznych – zapewnia bezpieczeństwo przy dużych prądach ładowania.
• Rozdzielnice przemysłowe i energetyczne – jako główne zabezpieczenie linii DC w zakładach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Umieść wkładkę w odpowiedniej podstawie bezpiecznikowej NH2 zamontowanej na szynie TH35 (DIN) lub w innym przeznaczonym do tego uchwycie. Moment dokręcania śrub podstawy oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta i obowiązującymi normami (np. międzynarodowymi). Nie przekraczaj wartości prądu i napięcia znamionowego. Po wymianie wkładki sprawdź poprawność osadzenia wybijaka.

FAQ

• Czy wkładka posiada wybijak i do czego służy? Tak, wkładka wyposażona jest w wybijak (mechaniczny wskaźnik zadziałania). Po przepaleniu topikowego elementu wybijak wysuwa się, sygnalizując stan awaryjny. Może on również współpracować z wyzwalaczami przekaźników lub styczników do automatycznego odłączania obwodów.
• Jakie napięcie może pracować ta wkładka? Napięcie znamionowe wynosi 800 V DC. Jest przeznaczona wyłącznie do obwodów prądu stałego. Nie stosuj w obwodach prądu przemiennego bez potwierdzenia producenta.
• Co oznacza charakterystyka gBat? gBat to oznaczenie zgodne z normą IEC 60269 – charakterystyka czasowo-prądowa dedykowana do ochrony akumulatorów i magazynów energii. Zapewnia dopasowanie do specyfiki obciążeń bateryjnych (wysokie prądy rozruchowe, ładowanie/rozładowanie) i zapewnia selektywność z innymi zabezpieczeniami.
