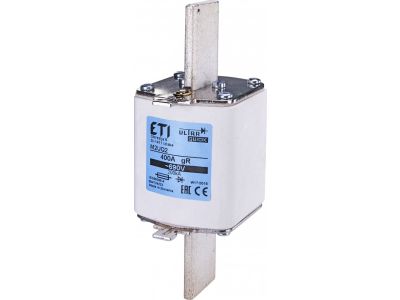

Wkładka bezpiecznikowa (topikowa) NH2/K 315A gR 690V ultraszybka / Z wybijakiem | 004724246 Eti

Alternatywny kod produktu: M2UQ2/315A/690V-K

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 315A gR 690V ultraszybka z wybijakiem (symbol 004724246) to specjalistyczne zabezpieczenie przeznaczone do ochrony energoelektronicznych układów półprzewodnikowych. Dzięki prądowi znamionowemu 315 A oraz napięciu 690 V AC sprawdza się w wymagających instalacjach przemysłowych, gdzie konieczne jest szybkie wyłączenie w przypadku zwarcia. Wyposażenie w wybijak umożliwia zdalną sygnalizację stanu zadziałania, co ułatwia diagnostykę i przyśpiesza przywracanie ruchu.

• Prąd znamionowy 315 A: pozwala bezpiecznie zabezpieczać obwody o dużym obciążeniu, minimalizując ryzyko uszkodzenia wrażliwych odbiorników.
• Napięcie znamionowe 690 V: gwarantuje niezawodną pracę w instalacjach trójfazowych podwyższonego napięcia, typowych dla energetyki przemysłowej.
• Charakterystyka gR (ultraszybka): zapewnia błyskawiczne wyłączenie prądów zwarciowych, chroniąc diody, tyrystory, moduły IGBT i inne półprzewodniki przed skutkami przeciążeń i zwarć.
• Wybijak (sygnalizacja zadziałania): mechaniczny wskaźnik połączony z obwodem pomocniczym – umożliwia zdalne monitorowanie stanu bezpiecznika oraz szybką lokalizację przepalonej wkładki.
• Rozmiar NH2/K: kompatybilny z popularnymi podstawami bezpiecznikowymi NH2, co ułatwia montaż i wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry i konstrukcja spełniają wymagania stawiane wkładkom bezpiecznikowym do zastosowań przemysłowych, co potwierdza bezpieczeństwo i niezawodność w użytkowaniu.

Zastosowanie

Wkładka bezpiecznikowa NH2/K 315A gR jest dedykowana do ochrony układów energoelektronicznych, w których wymagane jest ultraszybkie odcięcie prądu zwarciowego. Sprawdza się wszędzie tam, gdzie zwłoka w wyłączeniu mogłaby zniszczyć kosztowne elementy półprzewodnikowe.

• Zabezpieczenie prostowników, falowników i przekształtników częstotliwości w napędach przemysłowych.
• Ochrona zasilaczy UPS, systemów zasilania awaryjnego oraz paneli fotowoltaicznych (stringi DC o wysokim napięciu).
• Bezpiecznikowe wyłączanie w obwodach tyrystorowych i tranzystorowych (IGBT) w piecach indukcyjnych, spawarkach czy urządzeniach trakcyjnych.
• Sygnalizacja zadziałania w rozdzielnicach głównych i pomocniczych, gdzie wymagana jest zdalna informacja o przepaleniu wkładki.

Wskazówki Montażowe

Wkładkę bezpiecznikową może montować wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź, czy obwód nie znajduje się pod napięciem. Wkładkę wkładaj do odpowiedniej podstawy bezpiecznikowej (NH2/K) przy wyłączonym zasilaniu. Zaciski podstawy dokręcaj momentem zalecanym przez producenta podstawy. Przekrój przewodów przyłączonych do podstawy należy dobrać do prądu znamionowego 315 A oraz warunków zwarciowych instalacji. Po zamontowaniu sprawdź, czy wybijak pracuje prawidłowo (w stanie nienaruszonym wybijak schowany, po zadziałaniu wysunięty).

FAQ

• Do jakich urządzeń najlepiej nadaje się wkładka gR 315A? Jest przeznaczona głównie do ochrony układów półprzewodnikowych, np. prostowników, falowników, przekształtników tyrystorowych i IGBT. Charakterystyka gR zapewnia bardzo szybkie wyłączenie prądu zwarciowego, co chroni wrażliwe elementy przed przepaleniem.
• Jak działa wybijak w tej wkładce? Wybijak to mechaniczny wskaźnik wysuwający się pod wpływem prądu zwarciowego, który przepala wkładkę. Może być sprzężony z mikrostykiem lub wyłącznikiem pomocniczym, umożliwiając zdalną sygnalizację zadziałania w systemie nadzoru.
• Czy można stosować tę wkładkę w obwodach DC? Wkładka posiada napięcie znamionowe 690 V AC. W obwodach prądu stałego należy skonsultować się z producentem, ponieważ parametry wyłączania dla DC mogą się różnić. Zazwyczaj w instalacjach DC stosuje się dedykowane wkładki o odpowiedniej charakterystyce.
