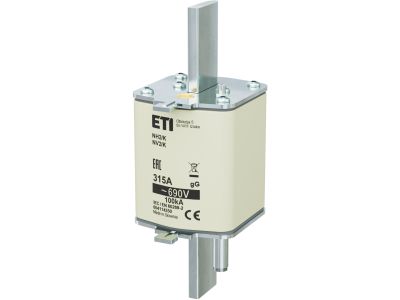

Wkładka bezpiecznikowa (topikowa) NH2/K 315A gG 690V zwłoczna / Z wybijakiem | 004114350 Eti

Alternatywny kod produktu: NH2/K gG 315A 690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 315A gG 690V zwłoczna z wybijakiem (symbol 004114350) to element zabezpieczający o wysokiej obciążalności prądowej. Prąd znamionowy 315 A umożliwia ochronę obwodów o znacznym poborze mocy, a napięcie 690 V AC sprawdza się w sieciach przemysłowych. Charakterystyka gG (zwłoczna) zapewnia odporność na krótkotrwałe udary prądowe, co jest istotne przy rozruchu silników i transformatorów. Wbudowany wybijak umożliwia mechaniczne sygnalizowanie stanu przepalenia – przydatne w systemach zdalnego monitorowania lub w rozdzielnicach z wyzwalaczami.

• Prąd znamionowy 315 A: bezpieczne zabezpieczenie obwodów o dużym obciążeniu, redukcja ryzyka przegrzania i uszkodzenia instalacji.
• Napięcie 690 V AC: przeznaczona do sieci trójfazowych o podwyższonym napięciu, typowych w zakładach przemysłowych.
• Charakterystyka gG (zwłoczna): toleruje chwilowe przeciążenia (np. rozruch silników), nie powodując niepotrzebnych wyłączeń, a przy zwarciu reaguje szybko i pewnie.
• Wybijak (sygnalizacja mechaniczna): umożliwia wizualne lub zdalne (poprzez wyzwalacz) informowanie o przepaleniu wkładki, co skraca czas identyfikacji awarii.
• Rozmiar NH2/K: kompatybilność z podstawami bezpiecznikowymi NH2, łatwa i szybka wymiana w standardowych rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa odpowiada wymaganiom europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczną pracę w instalacjach elektrycznych.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i charakterystyce zwłocznej wkładka idealnie nadaje się do ochrony obwodów o dużym zapotrzebowaniu na energię oraz obwodów z dużymi prądami rozruchowymi.

• Ochrona głównych szyn zasilających w rozdzielnicach przemysłowych przed przeciążeniem i zwarciem.
• Zabezpieczenie linii zasilających silniki elektryczne, transformatory i baterie kondensatorów.
• Stosowanie w sieciach trójfazowych o napięciu 690 V AC, np. w instalacjach hal produkcyjnych, magazynów, stacji uzdatniania wody.
• W układach wymagających sygnalizacji przepalenia – wybijak współpracuje z wyzwalaczami mechanicznymi lub stykami pomocniczymi w systemach automatyki.

Wskazówki Montażowe

Wkładkę bezpiecznikową może instalować wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Montaż wykonuj w dedykowanej podstawie bezpiecznikowej NH2/K zgodnej z wymaganym rozmiarem. Dokręcaj śruby z momentem zgodnym z dokumentacją producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 315 A oraz spodziewanego obciążenia. Po wymianie sprawdź prawidłowe osadzenie wkładki oraz zadziałanie wybijaka (jeśli występuje).

FAQ

• Co oznacza wybijak we wkładce bezpiecznikowej? Wybijak to mechaniczny element, który wysuwa się po przepaleniu wkładki. Może on uaktywnić wyzwalacz w rozdzielnicy lub być wizualnym wskaźnikiem stanu – ułatwia szybkie zidentyfikowanie przepalonego bezpiecznika, szczególnie w rozdzielnicach bez sygnalizacji świetlnej.
• Jaką ochronę zapewnia charakterystyka gG? Charakterystyka gG oznacza wkładkę zwłoczną o uniwersalnym zastosowaniu – chroni przed przeciążeniem i zwarciem. Jest odporna na krótkotrwałe prądy rozruchowe (np. silników), ale przy zwarciu zadziała szybko, nie dopuszczając do uszkodzenia izolacji.
• Czy wkładkę NH2/K 315A można stosować w sieci 400 V? Tak, napięcie znamionowe 690 V AC oznacza, że wkładka jest przeznaczona do sieci o napięciu do 690 V, więc w standardowej sieci 230/400 V działa prawidłowo, zapewniając odpowiednią rezerwę napięciową.
