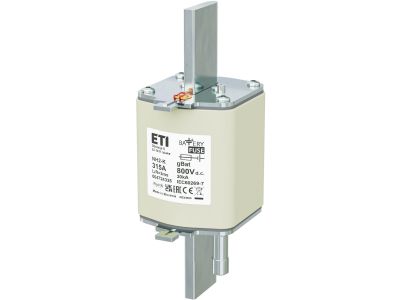

Wkładka bezpiecznikowa (topikowa) NH2/K 315A gBat 800V DC Magazyny energii / Z wybijakiem | 004724335 Eti

Alternatywny kod produktu: M2/K bat 315A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 315A gBat 800V DC z wybijakiem, oznaczona symbolem 004724335, to dedykowane rozwiązanie do ochrony akumulatorów i magazynów energii w systemach prądu stałego. Prąd znamionowy 315 A pozwala zabezpieczać obwody o dużym obciążeniu bez ryzyka przegrzania, a napięcie 800 V DC zapewnia sprawną pracę w instalacjach fotowoltaicznych i bateryjnych. Charakterystyka gBat oraz integralny wybijak zwiększają bezpieczeństwo i ułatwiają sygnalizację zadziałania.

• Prąd znamionowy 315 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przetężeń.
• Napięcie znamionowe 800 V DC: dedykowane do systemów prądu stałego, np. w magazynach energii i instalacjach PV.
• Charakterystyka gBat: zaprojektowana specjalnie do ochrony akumulatorów – szybkie i selektywne wyłączanie przy przeciążeniach i zwarciach.
• Wybijak (sygnalizator przepalenia): mechanicznie wskazuje stan zadziałania wkładki, ułatwiając szybką identyfikację uszkodzonego obwodu.
• Format NH2/K: standardowy rozmiar wkładki, kompatybilny z powszechnie dostępnymi podstawami bezpiecznikowymi NH.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/K gBat 315A 800V DC spełnia wymagania europejskich norm bezpieczeństwa dotyczących bezpieczników do zastosowań w prądzie stałym oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami DIN i IEC w zakresie charakterystyk czasowo-prądowych, co gwarantuje niezawodną ochronę w instalacjach magazynów energii.

Zastosowanie

Wkładka NH2/K z charakterystyką gBat jest przeznaczona przede wszystkim do ochrony obwodów prądu stałego w systemach magazynowania energii. Sprawdza się w instalacjach wymagających szybkiego i selektywnego odcięcia zasilania akumulatorów.

• Zabezpieczenie akumulatorów litowo-jonowych i innych typów baterii w magazynach energii.
• Ochrona łańcuchów fotowoltaicznych (stringów) w instalacjach PV – po stronie DC.
• Stosowanie w rozdzielnicach DC dla przemysłowych i komercyjnych systemów energetyki rozproszonej.
• Zabezpieczenie obwodów ładowania i rozładowania w stacjach ładowania pojazdów elektrycznych (DC).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy montować w dedykowanej podstawie bezpiecznikowej NH2/K na szynie TH35 lub innym wsporniku zgodnym z danymi producenta. Moment dokręcania oraz przekrój przewodów dobieraj zgodnie z dokumentacją podstawy lub wytycznymi producenta, uwzględniając prąd znamionowy 315 A.

FAQ

• Czy wkładka NH2/K 315A gBat nadaje się do ochrony akumulatorów litowo-jonowych? Tak, charakterystyka gBat została opracowana specjalnie do zabezpieczania baterii, w tym magazynów energii opartych na technologii litowo-jonowej. Zapewnia odpowiednie dopasowanie czasowo-prądowe.
• Jaką funkcję pełni wybijak? Wybijak to mechaniczny sygnalizator przepalenia wkładki. Po zadziałaniu bezpiecznika wysuwa się, co umożliwia szybkie zlokalizowanie uszkodzonego obwodu bez konieczności demontażu.
• Czy tę wkładkę można stosować w obwodach prądu przemiennego (AC)? Nie – produkt jest przeznaczony wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 800 V. Stosowanie w AC może prowadzić do nieprawidłowego działania lub uszkodzenia.
