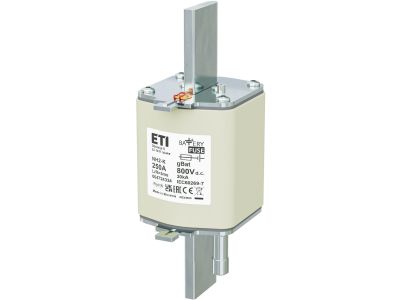

Wkładka bezpiecznikowa (topikowa) NH2/K 250A gBat 800V DC Magazyny energii / Z wybijakiem | 004724334 Eti

Alternatywny kod produktu: M2/K bat 250A/800V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K o symbolu 004724334 to wyspecjalizowany element ochrony obwodów prądu stałego w systemach magazynowania energii. Prąd znamionowy 250 A i napięcie 800 V DC zapewniają bezpieczne odłączanie w instalacjach o wysokim napięciu stałym. Charakterystyka gBat oraz zintegrowany wybijak czynią ją dedykowanym rozwiązaniem do zabezpieczania akumulatorów.

• Prąd znamionowy 250 A: umożliwia bezpieczną ochronę obwodów o dużym obciążeniu w systemach bateryjnych i magazynach energii, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 800 V DC: dedykowana do aplikacji prądu stałego, takich jak fotowoltaika i magazyny energii, gdzie występują wysokie napięcia stałe.
• Charakterystyka gBat: zoptymalizowana do ochrony akumulatorów, zapewnia selektywne wyłączanie w przypadku przeciążeń i zwarć, chroniąc ogniwa przed uszkodzeniem.
• Z wybijakiem: mechaniczny wskaźnik zadziałania umożliwia szybką identyfikację przepalonej wkładki oraz pozwala na zdalną sygnalizację w systemach monitoringu.
• Konstrukcja NH2/K: standardowy rozmiar obudowy kompatybilny z podstawami i uchwytami NH, ułatwia wymianę i integrację z istniejącą infrastrukturą rozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania odpowiednich norm europejskich dla bezpieczników prądu stałego i posiada certyfikat CE. Charakterystyka gBat została opracowana zgodnie z wytycznymi producentów systemów bateryjnych, co gwarantuje właściwą koordynację zabezpieczeń w obwodach akumulatorów.

Zastosowanie

Wkładka topikowa NH2/K gBat 250A/800V DC jest przeznaczona do ochrony obwodów prądu stałego, szczególnie w instalacjach wymagających wysokiej niezawodności i odporności na przepięcia. Sprawdza się w następujących scenariuszach:

• Ochrona akumulatorów w magazynach energii (BESS) przed przeciążeniami i zwarciami.
• Zabezpieczanie stringów fotowoltaicznych w instalacjach PV o napięciu stałym do 800 V.
• Stosowanie w zasilaczach UPS i systemach awaryjnego zasilania opartych na bateriach.
• Ochrona obwodów ładowania w stacjach ładowania pojazdów elektrycznych (DC).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Umieść wkładkę w odpowiedniej podstawie NH2/K zamontowanej na szynie lub płycie montażowej. Przekrój przewodów przyłączeniowych dobierz zgodnie z prądem znamionowym 250 A oraz obowiązującymi normami. Moment dokręcania śrub w podstawie stosuj zgodnie z dokumentacją producenta. Pamiętaj, że wkładka z wybijakiem po zadziałaniu wymaga wymiany – nie podejmuj prób naprawy.

FAQ

• Czy wkładka posiada podświetlenie LED lub inne wskaźniki optyczne? Nie, wkładka nie ma podświetlenia. Sygnalizacja zadziałania odbywa się mechanicznie poprzez wysunięcie wybijaka, który jest widoczny w podstawie NH.
• Jaki stopień ochrony (IP) ma ta wkładka? Producent nie podaje konkretnego stopnia IP dla samej wkładki. Po zamontowaniu w podstawie i obudowie rozdzielnicy stopień ochrony całego zestawu zależy od zastosowanej obudowy (standardowo IP20 dla rozdzielnic wewnętrznych).
• Czy mogę stosować tę wkładkę w obwodach prądu przemiennego (AC)? Nie, wkładka jest dedykowana wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 800 V. Stosowanie w obwodach AC może prowadzić do nieprawidłowego działania lub uszkodzenia.
