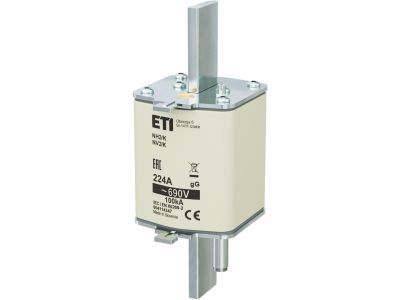

Wkładka bezpiecznikowa (topikowa) NH2/K 224A gG 690V zwłoczna / Z wybijakiem | 004114347 Eti

Alternatywny kod produktu: NH2/K gG 224A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 224A gG 690V zwłoczna z wybijakiem (symbol 004114347) przeznaczona jest do ochrony obwodów przed skutkami przeciążeń i zwarć w sieciach niskiego napięcia. Charakterystyka gG zapewnia pełną ochronę kabli i przewodów, a prąd znamionowy 224 A pozwala na zabezpieczenie odbiorników o dużym poborze mocy. Wybijak umożliwia zdalne sygnalizowanie zadziałania lub wyzwalanie wyłącznika w układzie awaryjnego odcięcia zasilania.

• Prąd znamionowy 224 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przedwczesnego przepalenia wkładki w warunkach normalnej eksploatacji.
• Napięcie znamionowe 690 V AC: umożliwia stosowanie w instalacjach trójfazowych o podwyższonym napięciu międzyfazowym, typowym dla obiektów przemysłowych.
• Charakterystyka gG (zwłoczna): zapewnia selektywną ochronę przewodów – wkładka wytrzymuje krótkotrwałe prądy rozruchowe, a wyłącza dopiero przy długotrwałym przeciążeniu lub zwarciu.
• Wybijak (sygnalizator zadziałania): po przepaleniu wkładki wysuwa się czerwony wskaźnik, umożliwiając szybkie zlokalizowanie uszkodzonej fazy oraz – w razie potrzeby – zadziałanie na wyzwalacz stycznika lub wyłącznika.
• Rozmiar NH2/K: uniwersalna obudowa pasująca do standardowych podstaw bezpiecznikowych NH2, co ułatwia montaż i wymianę w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Produkt posiada certyfikat CE i jest zgodny z dyrektywami Unii Europejskiej. Konkretne normy są dostępne w dokumentacji technicznej producenta.

Zastosowanie

Wkładka bezpiecznikowa NH2/K 224A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i odbiorników przed przeciążeniem i zwarciem, szczególnie w układach o dużym prądzie znamionowym.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie linii kablowych w sieciach trójfazowych o napięciu do 690 V.
• Stosowanie w układach z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym – dzięki charakterystyce zwłocznej.
• Realizacja selektywności w systemach rozdzielczych – wybijak ułatwia lokalizację uszkodzonej wkładki i skraca czas przestoju.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany od źródła energii. Wkładkę wkładaj do podstawy bezpiecznikowej NH2 (szyna lub wspornik) zgodnie z kierunkiem wskazanym na obudowie. Nie przekraczaj maksymalnego prądu i napięcia znamionowego. Po wymianie sprawdź prawidłowość osadzenia wybijaka i zadziałanie sygnalizacji.

FAQ

• Co oznacza charakterystyka gG? Jest to charakterystyka zwłoczna – wkładka przepala się dopiero po przekroczeniu prądu znamionowego o określony czas, co pozwala na przepływ prądów rozruchowych bez zbędnego wyłączania. Stosuje się ją do ochrony kabli i przewodów, a także odbiorników o łagodnym rozruchu.
• Do czego służy wybijak? Wybijak to mechaniczny wskaźnik zadziałania – po przepaleniu wkładki wysuwa się na zewnątrz, sygnalizując uszkodzenie. Może też być wykorzystany do wyzwolenia styku pomocniczego lub wyłącznika w układzie zdalnego odcięcia zasilania.
• Czy wkładkę można montować w podstawie NH2? Tak, rozmiar NH2/K jest zgodny z podstawami bezpiecznikowymi NH2 (również oznaczanymi jako NH2/K). Przed montażem sprawdź zgodność wymiarową oraz parametry elektryczne podstawy.
