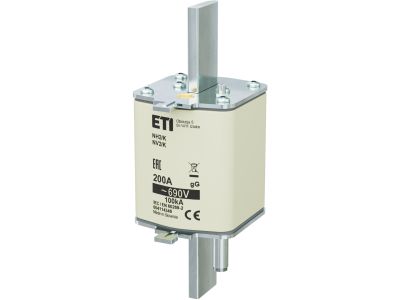

Wkładka bezpiecznikowa (topikowa) NH2/K 200A gG 690V zwłoczna / Z wybijakiem | 004114346 Eti

Alternatywny kod produktu: NH2/K gG 200A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/K 200A gG 690V z wybijakiem, oznaczona indeksem 004114346, to element przeznaczony do ochrony obwodów niskiego napięcia przed przeciążeniem i zwarciem. Dzięki zwłocznej charakterystyce gG zapewnia bezpieczne odłączanie prądów roboczych i zwarciowych przy jednoczesnej selektywności zabezpieczeń. Wbudowany wybijak umożliwia sygnalizację zadziałania lub wyzwolenie dodatkowego mechanizmu w rozłączniku bezpiecznikowym.

• Prąd znamionowy 200 A: wysoka obciążalność prądowa pozwala zabezpieczać linie główne i odbiorniki o znacznym poborze mocy.
• Napięcie znamionowe 690 V AC: przystosowana do pracy w instalacjach przemysłowych z napięciem międzyfazowym do 690 V.
• Charakterystyka zwłoczna gG: gwarantuje ochronę przewodów i kabli przed przeciążeniem przy jednoczesnym ograniczeniu prądów zwarciowych.
• Wybijak: umożliwia mechaniczne wskazanie zadziałania wkładki oraz opcjonalne sterowanie wyzwalaczem aparatu towarzyszącego.
• Rozmiar NH2/K: kompatybilna z podstawami bezpiecznikowymi i rozłącznikami dla wkładek NH2, co ułatwia integrację w istniejących rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z europejskimi normami dla wkładek topikowych niskiego napięcia. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności. Parametry prądowo-napięciowe odpowiadają standardowym zakresom stosowanym w instalacjach przemysłowych.

Zastosowanie

Wkładka NH2/K 200A z wybijakiem znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i urządzeń przy jednoczesnej możliwości sygnalizacji zadziałania. Sprawdza się w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych i infrastrukturalnych.

• Ochrona linii kablowych i szyn zbiorczych przed zwarciem i przeciążeniem w rozdzielnicach głównych.
• Zabezpieczenie obwodów odbiorczych o wysokim prądzie znamionowym, np. sprężarek, pomp czy pieców przemysłowych.
• Stosowanie w układach selektywnych, gdzie zwłoczna charakterystyka gG zapewnia wybiórczość z wkładkami o niższym prądzie.
• Integracja z rozłącznikami bezpiecznikowymi wyposażonymi w wyzwalacze wzrostowe (wykorzystanie wybijaka do sygnalizacji lub zdalnego wyłączania).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku przeznaczonym dla rozmiaru NH2/K. Należy stosować się do instrukcji producenta urządzenia współpracującego. Przekrój przewodów przyłączeniowych i aparatura łączeniowa muszą być dobrane do prądu 200 A i spodziewanego prądu zwarciowego.

FAQ

• Co oznacza wybijak w tej wkładce? Wybijak to mechaniczny element, który wysuwa się w momencie zadziałania bezpiecznika (przepalenia). Może być wykorzystany do wizualnej sygnalizacji lub jako sygnał do wyzwolenia styku pomocniczego w rozłączniku, co umożliwia zdalne powiadomienie o awarii.
• Jaka jest różnica między charakterystyką gG a aM? gG to charakterystyka zwłoczna przeznaczona do ochrony przewodów i kabli przed przeciążeniem i zwarciem. aM jest stosowana do zabezpieczania silników i innych odbiorników o wysokim prądzie rozruchu – tu wkładka ma charakterystykę gG.
• Czy mogę stosować tę wkładkę w instalacjach trójfazowych 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe niż typowe 400 V, więc wkładka jest w pełni odpowiednia do sieci trójfazowych 230/400 V oraz do sieci przemysłowych 660 V.
