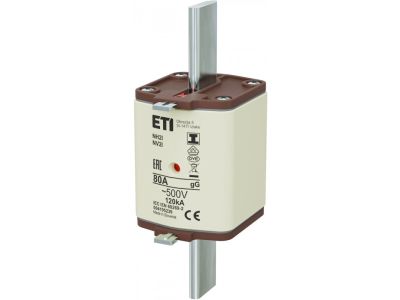

Wkładka bezpiecznikowa (topikowa) NH2/I 80A gG 500V zwłoczna / Zaczepy izolowane | 004195239 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 80A o charakterystyce zwłocznej (gG) 500V z zaczepami izolowanymi to element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Przeznaczona do montażu w rozłącznikach bezpiecznikowych NH2, zapewnia niezawodną ochronę instalacji przy zachowaniu bezpieczeństwa obsługi dzięki zaczepom izolowanym.

• Charakterystyka zwłoczna gG: Ochrona przed przeciążeniami – wolniejsze działanie w porównaniu do charakterystyki szybkiej, co pozwala na krótkotrwałe przeciążenia bez wyłączania.
• Znamionowy prąd 80A: Odpowiedni dla obwodów o średnim i wysokim obciążeniu, takich jak zasilanie maszyn, rozdzielnice przemysłowe czy instalacje budynków użyteczności publicznej.
• Napięcie znamionowe 500V: Przeznaczona do stosowania w instalacjach niskiego napięcia do 500V AC, zgodnie z normami bezpieczeństwa.
• Zaczepy izolowane: Zapewniają bezpieczny demontaż i wymianę wkładki bez ryzyka porażenia prądem, minimalizując ryzyko zwarcia podczas obsługi.
• Wysoka niezawodność: Stosowana w instalacjach wymagających ciągłej ochrony, takich jak obwody oświetleniowe, gniazda wtykowe, układy sterowania maszyn.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-IEC 60269 oraz posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2/I 80A służy do zabezpieczania obwodów elektrycznych w różnych typach instalacji, gdzie wymagana jest ochrona przed przeciążeniami i zwarciami.

• Zasilanie maszyn i urządzeń przemysłowych – ochrona obwodów mocy.
• Rozdzielnice budynków użyteczności publicznej i przemysłowych – zabezpieczenie obwodów oświetleniowych i gniazd wtykowych.
• Instalacje grzewcze i klimatyzacyjne – ochrona obwodów zasilających.
• Układy sterowania i automatyki – zabezpieczenie czułych elementów elektronicznych.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy osadzić w gnieździe rozłącznika NH2, upewniając się, że zaczepy izolowane są prawidłowo umieszczone. Przed montażem sprawdzić stan wkładki i gniazda – nie używać uszkodzonych elementów. Po wymianie zawsze dokonać próby działania obwodu.

FAQ

• Jaka jest różnica między charakterystyką zwłoczną (gG) a szybką (gF)? Charakterystyka zwłoczna (gG) działa z opóźnieniem, co pozwala na krótkotrwałe przeciążenia (np. podczas rozruchu silników), natomiast charakterystyka szybka (gF) reaguje natychmiastowo, chroniąc przed zwarciami.
• Czy wkładka NH2/I 80A nadaje się do instalacji domowych? Tak, wkładki o prądzie 80A mogą być stosowane w instalacjach budynków użyteczności publicznej i przemysłowych, a także w domowych rozdzielnicach, jeśli spełniają wymagania prądowe obwodu.
• Jak wymienić wkładkę bezpiecznikową? Po odłączeniu zasilania obwodu, należy użyć izolowanych narzędzi i uchwycić wkładkę za zaczepy izolowane. Wyciągnąć starą wkładkę i włożyć nową, upewniając się, że jest prawidłowo osadzona w gnieździe.
