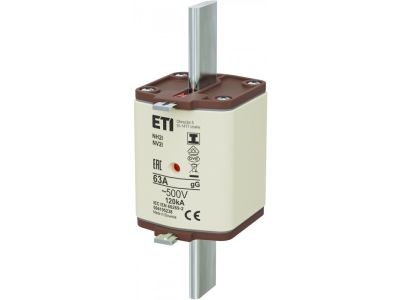

Wkładka bezpiecznikowa (topikowa) NH2/I 63A gG 500V zwłoczna / Zaczepy izolowane | 004195238 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 63A gG 500V w standardzie zwłocznym to element zabezpieczający obwody elektryczne przed skutkami przeciążeń i zwarć. Wyposażona w zaczepy izolowane zapewnia bezpieczeństwo podczas wymiany, minimalizując ryzyko przypadkowego porażenia prądem. Zgodna z normami bezpieczeństwa dla aparatury modułowej.

• Prąd znamionowy 63A: Optymalna wartość dla zabezpieczenia obwodów o średnim obciążeniu, np. w instalacjach przemysłowych lub rozdzielniach budynkowych.
• Charakterystyka zwłoczna gG: Powolne działanie przy krótkotrwałych przeciążeniach, natychmiastowe w przypadku zwarcia – chroni urządzenia i instalacje przed uszkodzeniem.
• Napięcie znamionowe 500V: Przeznaczona do obwodów jednofazowych i trójfazowych o napięciu do 500V, zgodnie z europejskimi standardami.
• Zaczepy izolowane: Bezpieczeństwo użytkowania – eliminują ryzyko przypadkowego dotknięcia metalowych części pod napięciem podczas wymiany wkładki.
• Standard NH2/I: Kompatybilna z podstawami bezpiecznikowymi NH2/I, powszechnie stosowanymi w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I 63A gG 500V spełnia wymagania normy PN-EN 60269-1 (Bezpieczniki topikowe niskonapięciowe) oraz posiada oznaczenie CE. Zgodna z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2/I 63A gG 500V znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o średnim poborze prądu.
• Zabezpieczenie linii zasilających w rozdzielnicach budynkowych (np. w budynkach biurowych, handlowych).
• Stosowanie w układach sterowania i automatyki przemysłowej.
• Wymiana w istniejących instalacjach wyposażonych w podstawy bezpiecznikowe NH2/I.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed wymianą należy upewnić się, że nowa wkładka ma odpowiednie parametry (63A, 500V, charakterystyka gG) i jest kompatybilna z podstawą NH2/I. Wymiana odbywa się przez uchylenie pokrywy podstawy, wymontowanie starej wkładki i włożenie nowej, a następnie zamknięcie pokrywy. Nigdy nie należy naprawiać uszkodzonych wkładek ani stosować przeciążonych bezpieczników.

FAQ

• Jaka jest różnica między charakterystyką zwłoczną gG a gL? Charakterystyka gG zapewnia opóźnione działanie przy niewielkich przeciążeniach (np. podczas rozruchu silników), natomiast natychmiastowo reaguje na zwarcia. Charakterystyka gL jest bardziej czuła i szybko odcina zasilanie przy mniejszych przeciążeniach.
• Czy wkładka NH2/I 63A gG 500V jest kompatybilna z podstawami NH00? Nie – wkładka NH2/I jest przeznaczona wyłącznie do podstaw NH2/I. Stosowanie niewłaściwej wkładki może prowadzić do uszkodzenia instalacji lub zagrożenia pożarowego.
• Jakie są typowe przyczyny uszkodzenia wkładek bezpiecznikowych? Najczęstsze przyczyny to przeciążenia (zbyt wysoki prąd w obwodzie), zwarcia, starzenie się materiału topikowego lub nieprawidłowy dobór parametrów (np. wkładka o zbyt niskim prądzie znamionowym).
