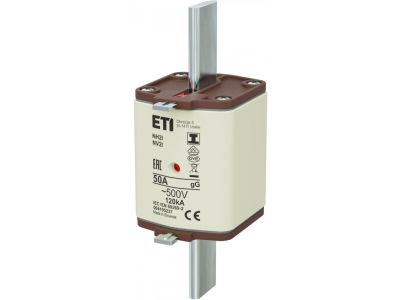

Wkładka bezpiecznikowa (topikowa) NH2/I 50A gG 500V zwłoczna / Zaczepy izolowane | 004195237 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 50A, typ gG 500V zwłoczna z zaczepami izolowanymi to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Zapewnia szybką reakcję w przypadku zwarcia, chroniąc przewody i urządzenia przed uszkodzeniem. Konstrukcja z zaczepami izolowanymi ułatwia bezpieczny montaż i wymianę bez ryzyka porażenia prądem.

• Prąd znamionowy 50A: Zapewnia ochronę obwodów o prądzie roboczym do 50A, typowym dla linii zasilających gniazda, oświetlenie lub mniejsze odbiorniki.
• Charakterystyka zwłoczna gG: Umożliwia krótkotrwałe przeciążenia (np. podczas rozruchu silników) bez wyłączania obwodu, jednocześnie skutecznie reaguje na zwarcia.
• Napięcie znamionowe 500V: Przystosowana do pracy w instalacjach niskiego napięcia (do 500V AC), standardowych w budynkach mieszkalnych i przemysłowych.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i demontaż wkładki, minimalizując ryzyko porażenia prądem podczas wymiany w rozgrzanych gniazdach bezpiecznikowych.
• Typ NH2/I: Kompatybilna z podstawami bezpiecznikowymi NH2, szeroko stosowanymi w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2/I 50A gG 500V zwłoczne znajdują szerokie zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających oświetlenie oraz mniejsze odbiorniki (np. komputery, telewizory).
• Ochrona obwodów w rozdzielnicach przemysłowych, gdzie wymagana jest charakterystyka zwłoczna.
• Stosowanie w podstawach bezpiecznikowych NH2 w instalacjach o napięciu do 500V AC.

Wskazówki Montażowe

Montaż i wymianę wkładek bezpiecznikowych powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Przed wymianą należy upewnić się, że nowa wkładka ma odpowiednie parametry (50A, 500V, gG). Zawsze stosuj wkładki o takich samych charakterystykach, aby zachować selektywność zabezpieczeń. Podczas montażu zwróć uwagę na prawidłowe osadzenie wkładki w podstawie – zaczepy izolowane muszą być całkowicie schowane w gnieździe.

FAQ

• Czy wkładka NH2/I 50A gG nadaje się do ochrony silników elektrycznych? Tak, dzięki charakterystyce zwłocznej gG toleruje krótkotrwałe prądy rozruchowe silników, jednocześnie szybko reagując na zwarcia.
• Jaka jest różnica między wkładką gG a gL? Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i długotrwałymi przeciążeniami, natomiast gL jest przeznaczona głównie do ochrony kabli i przewodów przed przeciążeniami.
• Czy wkładki izolowane są kompatybilne z każdą podstawą NH2? Tak, wkładki NH2/I z zaczepami izolowanymi są projektowane do współpracy z podstawami NH2, jednak zawsze należy sprawdzić zgodność parametrów w dokumentacji technicznej.
