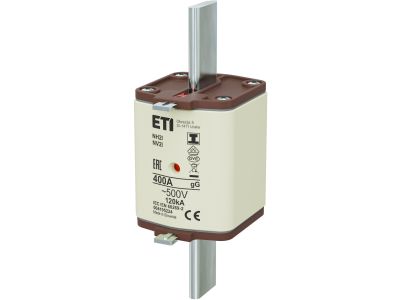

Wkładka bezpiecznikowa (topikowa) NH2/I 400A gG 500V zwłoczna / Zaczepy izolowane | 004195224 Eti

Alternatywny kod produktu: NH2/I gG 400A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/I 400A gG 500V zwłoczna z zaczepami izolowanymi (symbol 004195224) to element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Prąd znamionowy 400 A oraz napięcie pracy 500 V AC pozwalają na bezpieczną ochronę obwodów o dużym obciążeniu. Charakterystyka gG (zwłoczna) umożliwia przepływ prądów rozruchowych bez przedwczesnego zadziałania, co jest szczególnie istotne przy odbiornikach o charakterze indukcyjnym. Izolowane zaczepy zwiększają bezpieczeństwo podczas montażu i wymiany wkładki.

• Prąd znamionowy 400 A: Zapewnia ochronę obwodów o znacznym obciążeniu, bez ryzyka przedwczesnego przepalenia w normalnych warunkach pracy.
• Napięcie znamionowe 500 V AC: Odpowiednia do pracy w instalacjach niskiego napięcia, gwarantuje skuteczne odcięcie prądu w przypadku awarii.
• Charakterystyka gG (zwłoczna): Umożliwia bezpieczne przepięcie prądów rozruchowych, idealna do zabezpieczania silników i innych odbiorników o podwyższonym pradzie początkowym.
• Zaczepy izolowane: Minimalizują ryzyko przypadkowego dotknięcia części pod napięciem, podnosząc bezpieczeństwo eksploatacji.
• Wielkość wkładki NH2/I: Standardowy format dla rozdzielnic przemysłowych, zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi NH2.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami międzynarodowymi i europejskimi dla bezpieczników topikowych (seria IEC/EN 60269). Posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów dyrektyw niskonapięciowych.

Zastosowanie

Wkładka NH2/I 400A gG znajduje szerokie zastosowanie w przemyśle i energetyce do zabezpieczania obwodów głównych oraz odbiorników o znacznych prądach znamionowych.

• Zabezpieczanie obwodów głównych w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona silników elektrycznych przed przeciążeniem i zwarciem, szczególnie przy pracy z obciążeniem o wysokim pradzie rozruchowym.
• Zastosowanie w instalacjach potrzeb własnych stacji transformatorowych i rozdzielni nn.
• Zabezpieczanie linii kablowych i szyn zbiorczych przed skutkami zwarć w sieciach niskiego napięcia.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o jego braku. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej NH2, zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego zabezpieczanego obwodu (400 A). W przypadku wymiany należy stosować wkładki o tych samych parametrach (prąd, napięcie, charakterystyka).

FAQ

• Czy wkładka nadaje się do zabezpieczania silników elektrycznych? Tak, charakterystyka gG (zwłoczna) pozwala na przepływ prądów rozruchowych bez wybijania, jednak przy doborze należy uwzględnić prąd znamionowy silnika i jego warunki rozruchu.
• Jakie są wymiary fizyczne wkładki NH2/I? Wkładka odpowiada standardowym rozmiarom dla bezpieczników NH2/I. Dokładne wymiary można znaleźć w karcie katalogowej producenta (nie podano w niniejszym opisie).
• Czy zaczepy są izolowane? Tak, wkładka wyposażona jest w izolowane zaczepy, co zwiększa bezpieczeństwo podczas montażu i obsługi – zmniejsza ryzyko przypadkowego dotknięcia części przewodzących.
