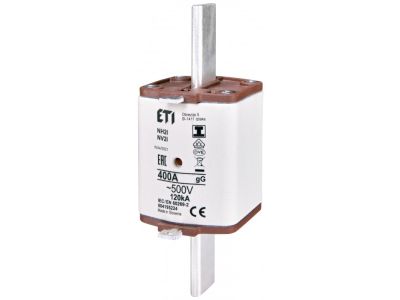

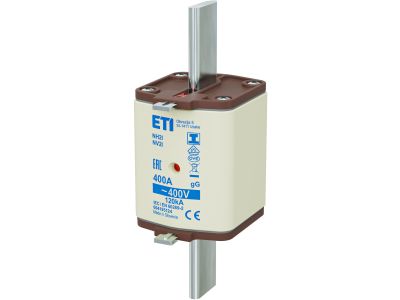

Wkładka bezpiecznikowa (topikowa) NH2/I 400A gG 400V zwłoczna / Zaczepy izolowane | 004195124 Eti

Alternatywny kod produktu: NH2/I gG 400A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 400A (symbol 004195124) to wysokoprądowe zabezpieczenie topikowe o napięciu znamionowym 400V, zaprojektowane do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się zwłocznym działaniem, co pozwala na krótkotrwałe przeciążenia bez wyłączania zasilania. Wyposażona w zaczepy izolowane ułatwiające montaż i demontaż, minimalizujące ryzyko porażenia prądem.

• Prąd znamionowy 400A: Przeznaczona do ochrony obwodów o wysokim obciążeniu, stosowana w instalacjach przemysłowych, rozdzielnicach głównych i szafach sterowniczych.
• Napięcie znamionowe 400V: Zapewnia skuteczną izolację i ochronę w sieciach trójfazowych o napięciu do 400V.
• Charakterystyka zwłoczna (gG): Toleruje krótkotrwałe przeciążenia, chroniąc urządzenia wrażliwe na chwilowe skoki prądu.
• Zaczepy izolowane: Ułatwiają bezpieczny montaż i wymianę wkładki, redukując ryzyko zwarcia podczas obsługi.
• Kompatybilność z podstawami NH2: Pasuje do standardowych podstawek bezpiecznikowych typu NH2, powszechnie stosowanych w aparaturze modułowej.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I 400A spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1 dotyczących bezpieczników topikowych niskiego napięcia. Posiada deklarację zgodności CE, co potwierdza zgodność z dyrektywami unijnymi.

Zastosowanie

Wkładki bezpiecznikowe NH2/I 400A znajdują zastosowanie w instalacjach wymagających wysokiego prądu znamionowego oraz ochrony przeciwzwarciowej i przeciwprzeciążeniowej.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie obwodów silników elektrycznych i układów napędowych o wysokim poborze mocy.
• Stosowanie w szafach sterowniczych i aparaturze modułowej, gdzie wymagana jest szybka wymiana wkładki w przypadku awarii.
• Instalacje fotowoltaiczne i układy zasilania awaryjnego (UPS) o napięciu 400V.

Wskazówki Montażowe

Montaż i wymianę wkładki powinna przeprowadzać wyłącznie wykwalifikowana osoba z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Przed instalacją należy upewnić się, że podstawa bezpiecznikowa jest odpowiedniego typu (NH2) i wolna od uszkodzeń. Wkładkę należy wsunąć pionowo w podstawę, aż do wyraźnego zatrzaśnięcia – nie stosować nadmiernej siły. Podczas wymiany należy sprawdzić, czy nowa wkładka posiada te same parametry (400A, 400V, charakterystyka zwłoczna gG). Po montażu należy przeprowadzić test funkcjonalny.

FAQ

• Czy wkładka NH2/I 400A jest kompatybilna z podstawami NH1? Nie. Wkładki NH2/I wymagają podstawek typu NH2 – nie są kompatybilne z mniejszymi podstawami NH1.
• Jakie jest dokładne oznaczenie charakterystyki zwłocznej? Charakterystyka gG oznacza, że wkładka jest zwłoczna i przeznaczona do ogólnego zastosowania, w tym do ochrony kabli i przewodów.
• Czy wkładka może być stosowana w instalacjach DC? Tak, wkładki NH2/I 400A są odpowiednie do stosowania w instalacjach prądu stałego (DC) o napięciu do 400V, zgodnie z normami.
