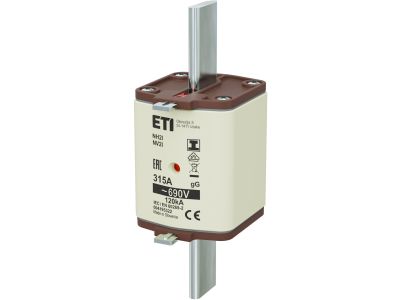

Wkładka bezpiecznikowa (topikowa) NH2/I 315A gG 690V zwłoczna / Zaczepy izolowane | 004195322 Eti

Alternatywny kod produktu: NH2/I gG 315A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2/I o symbolu 004195322 to zwłoczny bezpiecznik prądu 315 A i napięcia 690 V AC, przeznaczony do ochrony przewodów i urządzeń w instalacjach przemysłowych i rozdzielnicach głównych. Dzięki charakterystyce gG zapewnia skuteczną ochronę przeciążeniową i zwarciową, a wyposażenie w zaczepy izolowane ułatwia bezpieczny montaż w podstawach NH.

• Prąd znamionowy 315 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i awarii.
• Napięcie znamionowe 690 V: Gwarantuje niezawodne działanie w instalacjach trójfazowych o podwyższonym napięciu, także w systemach IT.
• Charakterystyka gG (zwłoczna): Opóźnione wyzwalanie przy przeciążeniach chroni urządzenia o charakterze rozruchowym, a szybkie zadziałanie przy zwarciu zabezpiecza kable i szyny.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas montażu i wymiany – redukują ryzyko przypadkowego zwarcia lub porażenia.
• Wielkość NH2/I: Pasuje do standardowych podstaw bezpiecznikowych NH2, co ułatwia integrację z istniejącymi rozdzielnicami i systemami.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami europejskich norm oraz posiada certyfikat CE. Spełnia standardy branżowe dla bezpieczników topikowych, zapewniając niezawodną ochronę w instalacjach niskiego napięcia.

Zastosowanie

Wkładka NH2/I 315A gG znajduje zastosowanie w systemach rozdziału energii elektrycznej oraz w obwodach o charakterze przeciążeniowo-zwarciowym. Sprawdza się w miejscach wymagających wysokiej niezawodności i bezpieczeństwa.

• Ochrona kabli zasilających i szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie silników elektrycznych o dużym momencie rozruchowym – zwłoczna charakterystyka zapobiega wybiciom podczas startu.
• Ochrona obwodów technologicznych w przemyśle, np. linii produkcyjnych, pomp, wentylatorów.
• Stosowanie w podstawach NH2 w szafach energetycznych i rozdzielnicach modułowych jako wkładka zapasowa lub wymienna.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę wkłada się do podstawy bezpiecznikowej NH2, zwracając uwagę na prawidłowe osadzenie zaczepów izolowanych w uchwytach. Moment dokręcania śrub mocujących (jeśli występują) należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączonych do podstawy powinien być dobrany do prądu znamionowego zabezpieczenia.

FAQ

• Czy wkładka 004195322 posiada zaczepy izolowane? Tak, jest wyposażona w zaczepy izolowane, co zwiększa bezpieczeństwo podczas montażu i eksploatacji w porównaniu do standardowych wkładek z gołymi stykami.
• Jaka jest charakterystyka czasowo-prądowa tej wkładki? To bezpiecznik zwłoczny o charakterystyce gG (ogólnego przeznaczenia), przeznaczony do ochrony przewodów i urządzeń przed przeciążeniem i zwarciem.
• Do jakiego napięcia maksymalnego można stosować tę wkładkę? Napięcie znamionowe wynosi 690 V AC, co pozwala na bezpieczne stosowanie w instalacjach trójfazowych o napięciu 400/690 V oraz w obwodach IT.
