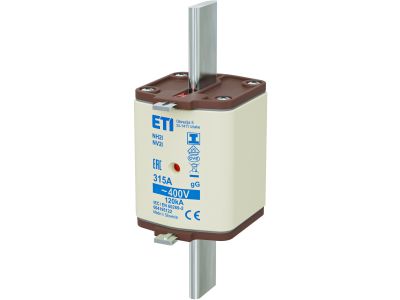

Wkładka bezpiecznikowa (topikowa) NH2/I 315A gG 400V zwłoczna / Zaczepy izolowane | 004195122 Eti

Alternatywny kod produktu: NH2/I gG 315A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 315A gG 400V (symbol 004195122) o charakterystyce zwłocznej to kluczowy element ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zastosowanie zaczepów izolowanych minimalizuje ryzyko przypadkowego dotknięcia części czynnych, zwiększając bezpieczeństwo personelu podczas wymiany i konserwacji. Wysoka zdolność wyłączania (do 120 kA) gwarantuje skuteczną ochronę nawet w sieciach o dużym prądzie zwarciowym.

• Charakterystyka zwłoczna gG: Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki o wysokim prądzie rozruchowym – eliminuje niepotrzebne wyłączanie podczas krótkotrwałych przeciążeń.
• Zdolność wyłączania 120 kA: Zapewnia skuteczną ochronę w instalacjach o dużym prądzie zwarciowym, np. w rozdzielnicach głównych budynków przemysłowych.
• Zaczepy izolowane: Izolacja części metalowych chroni przed przypadkowym zwarciem podczas montażu lub wymiany, zwiększając bezpieczeństwo obsługi.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych 400V AC, zgodnych z europejskimi standardami napięciowymi.
• Prąd znamionowy 315A: Odpowiedni dla zabezpieczenia linii zasilających o średnich i dużych obciążeniach, np. w rozdzielniach budynków użyteczności publicznej.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczących bezpieczników niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH2/I 315A gG znajdują zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności ochrony.

• Ochrona linii zasilających w rozdzielnicach głównych budynków przemysłowych i obiektów użyteczności publicznej.
• Zabezpieczenie obwodów zasilających silniki elektryczne o dużym prądzie rozruchowym.
• Stosowanie w rozdzielnicach budynków mieszkalnych i biurowych o wysokim zapotrzebowaniu na moc.
• Zabezpieczenie transformatorów i układów napędowych w maszynach przemysłowych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji i upewnić się, że obwód jest odciążony. Wkładkę należy osadzić w podstawce bezpiecznikowej NH2, upewniając się, że zaczepy izolowane są prawidłowo umieszczone. Podczas wymiany należy używać rękawic izolacyjnych i unikać dotykania części metalowych. Po montażu sprawdzić prawidłowość umieszczenia i stabilność wkładki.

FAQ

• Czym różni się charakterystyka zwłoczna gG od innych typów? Charakterystyka gG oznacza, że wkładka reaguje z opóźnieniem na krótkotrwałe przeciążenia (np. prądy rozruchowe silników), co zapobiega nieuzasadnionym wyłączeniom, jednocześnie chroniąc instalację przed długotrwałymi przeciążeniami.
• Jaka jest maksymalna zdolność wyłączania wkładki? Maksymalna zdolność wyłączania wynosi 120 kA – oznacza to, że wkładka skutecznie przerwie obwód nawet przy bardzo wysokim prądzie zwarciowym.
• Czy wkładka może być stosowana w obwodach DC? Wkładka NH2/I 315A gG 400V jest przeznaczona wyłącznie do pracy w obwodach AC o napięciu znamionowym 400V. Do zabezpieczenia obwodów DC należy stosować dedykowane wkładki.
