Wkładka bezpiecznikowa (topikowa) NH2/I 300A gG 500V zwłoczna / Zaczepy izolowane | 004195221 Eti

Alternatywny kod produktu: NH2/I gG 300A/500V

Opis i Kluczowe Cechy

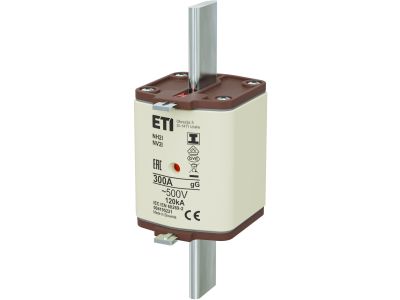

Wkładka bezpiecznikowa (topikowa) typu NH2/I o prądzie znamionowym 300 A i napięciu znamionowym 500 V, wykonana w charakterystyce gG (zwłocznej) z zaczepami izolowanymi. Symbol katalogowy 004195221. Przeznaczona do bezpiecznego zabezpieczania obwodów przed skutkami zwarć i przeciążeń w instalacjach przemysłowych.

• Prąd znamionowy 300 A: Zapewnia niezawodną ochronę w obwodach o wysokim prądzie obciążenia, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 500 V: Umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami rozdzielnic niskiego napięcia.
• Charakterystyka gG (zwłoczna): Gwarantuje selektywną ochronę przeciwprzeciążeniową i zwarciową, tolerując krótkotrwałe przeciążenia, np. podczas rozruchu silników.
• Zaczepy izolowane: Zwiększają bezpieczeństwo montażu i eksploatacji – eliminują ryzyko przypadkowego zwarcia między fazami oraz ułatwiają podłączanie w gniazdach bezpiecznikowych.
• Wielkość wkładki NH2/I: Odpowiada standardowym podstawom bezpiecznikowym NH2, zapewniając kompatybilność i łatwą wymianę.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Produkt jest zgodny z ogólnymi standardami DIN dla wkładek topikowych NH, co gwarantuje jego niezawodność w instalacjach przemysłowych.

Zastosowanie

Dzięki wysokiemu prądowi znamionowemu i charakterystyce zwłocznej, wkładka znajduje zastosowanie w obwodach wymagających odporności na chwilowe przeciążenia oraz niezawodnego przerywania prądów zwarciowych.

• Zabezpieczenie głównych linii zasilających w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• Ochrona obwodów silników elektrycznych o dużym prądzie rozruchowym (np. pompy, sprężarki, wentylatory).
• Zabezpieczenie transformatorów, baterii kondensatorów oraz innych odbiorników o charakterze indukcyjnym i pojemnościowym.

Wskazówki Montażowe

Montaż i demontaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wkładkę należy umieścić w dedykowanej podstawie NH2/I – upewnij się, że zaczepy izolowane są prawidłowo osadzone, a styk jest pewny. Moment dokręcania śrub zaciskowych w podstawie należy sprawdzić z dokumentacją producenta podstawy. Przekrój przewodów doprowadzających dobierz zgodnie z prądem znamionowym 300 A oraz obowiązującymi normami (np. PN-IEC 60364).

FAQ

• Jaka jest różnica między wkładką gG a gL? Charakterystyka gG zapewnia ochronę przed przeciążeniami i zwarciami w całym zakresie prądów – jest uniwersalna, podczas gdy gL stosuje się głównie do kabli. Producent przewidział dla tego modelu charakterystykę gG, co czyni go odpowiednim do większości zastosowań przemysłowych.
• Czy wkładkę można stosować w układach silnikowych z dużym prądem rozruchowym? Tak, charakterystyka zwłoczna (gG) pozwala na przepięcie krótkotrwałych przeciążeń typowych dla rozruchu silników, nie powodując niepotrzebnych wyłączeń.
• Jakie napięcie maksymalne obsługuje ta wkładka? Napięcie znamionowe wynosi 500 V AC, co jest typowe dla sieci niskiego napięcia w przemyśle (np. systemy 400/230 V). Nie należy przekraczać tego napięcia – grozi to utratą właściwości ochronnych.
