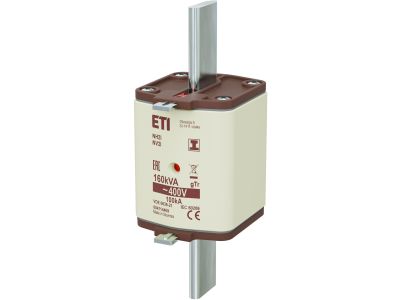

Wkładka bezpiecznikowa (topikowa) NH2/I 231A gTr 400V 160kVA transformatorowa / Zaczepy izolowane | 004114409 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 231A gTr 400V 160kVA z zaczepami izolowanymi to specjalistyczny element zabezpieczający obwody transformatorowe i mocy. Przeznaczona do pracy w instalacjach o napięciu 400V, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Zaczepy izolowane eliminują ryzyko przypadkowego dotyku części czynnych, zwiększając bezpieczeństwo personelu.

• Prąd znamionowy 231A: Zapewnia odpowiednią ochronę dla transformatorów o mocy do 160kVA przy napięciu 400V.
• Typ gTr (charakterystyka transformatorowa): Precyzyjne działanie w zakresie ochrony transformatorów, minimalizujące ryzyko uszkodzeń sieci.
• Napięcie znamionowe 400V: Kompatybilna z trójfazowymi instalacjami o napięciu międzyfazowym 400V.
• Zaczepy izolowane: Zapobiegają przypadkowemu kontaktowi z częściami pod napięciem podczas wymiany wkładki.
• Moc znamionowa 160kVA: Odpowiednia dla transformatorów o mocy do 160kVA, zgodnie z oznaczeniem.

Zgodność z Normami

Wkładka spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwporażeniowej. Została zaprojektowana zgodnie z normami IEC 60269 oraz PN-EN 60269-2, co gwarantuje jej niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH2/I 231A gTr 400V 160kVA przeznaczona jest do ochrony obwodów transformatorowych i mocy w instalacjach przemysłowych, energetycznych oraz rozdzielniach niskiego napięcia.

• Zabezpieczenie transformatorów o mocy do 160kVA w sieciach 400V.
• Ochrona obwodów mocy w rozdzielniach głównych i podrozdzielniach.
• Stosowanie w układach zabezpieczeń zwarciowych i przeciążeniowych.
• Wykorzystanie w instalacjach, gdzie wymagana jest wysoka niezawodność ochrony.

Wskazówki Montażowe

Montaż wkładki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada obciążeniu zabezpieczanego obwodu. Wymianę przeprowadzać przy użyciu odpowiednich narzędzi ochronnych, unikając dotykania części metalowych. Po zamontowaniu sprawdzić prawidłowość połączenia i brak luzów w zaczepach.

FAQ

• Do jakiego typu obwodów przeznaczona jest wkładka? Wkładka NH2/I 231A gTr 400V 160kVA jest przeznaczona do ochrony transformatorów i obwodów mocy w instalacjach o napięciu 400V.
• Czy wkładka posiada zaczepy izolowane? Tak, wyposażona jest w izolowane zaczepy, które zabezpieczają przed przypadkowym dotykiem części pod napięciem podczas wymiany.
• Jaka jest moc maksymalna zabezpieczanego transformatora? Wkładka jest przystosowana do zabezpieczania transformatorów o mocy do 160kVA przy napięciu 400V.
