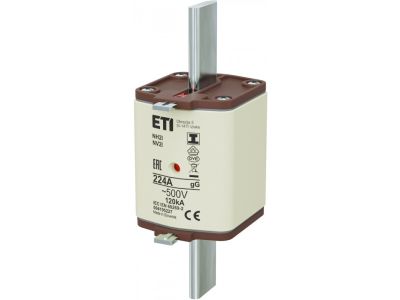

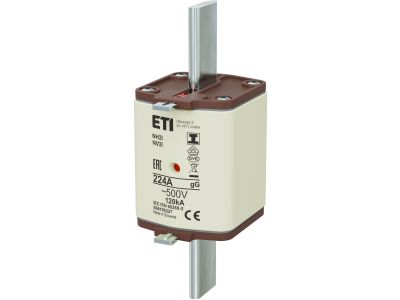

Wkładka bezpiecznikowa (topikowa) NH2/I 224A gG 500V zwłoczna / Zaczepy izolowane | 004195227 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 224A gG 500V zwłoczna z zaczepami izolowanymi to kluczowy element ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Przeznaczona do rozłączników bezpiecznikowych typu NH, chroni obwody o dużym prądzie znamionowym. Charakterystyka zwłoczna (gG) zapewnia selektywność działania, minimalizując ryzyko niepotrzebnego wyłączania podczas krótkotrwałych przeciążeń.

• Prąd znamionowy 224A: Ochrona obwodów o dużym obciążeniu, typowe dla instalacji przemysłowych, głównych rozdzielnic i układów zasilania.
• Napięcie znamionowe 500V: Zapewnia kompatybilność z sieciami o napięciu do 500V AC, standardowych w instalacjach przemysłowych i komercyjnych.
• Charakterystyka zwłoczna gG: Wolniejsze działanie w porównaniu do bezpieczników szybkich, co pozwala na tolerowanie krótkotrwałych przeciążeń bez wyłączania zasilania.
• Zaczepy izolowane: Bezpieczeństwo montażu i demontażu – zminimalizowanie ryzyka porażenia prądem podczas wymiany wkładki.
• Montaż w rozłącznikach NH2/I: Standardowe rozwiązanie dla rozłączników bezpiecznikowych typu NH, zapewniające niezawodność i wymienność.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I 224A spełnia wymagania normy PN-EN 60269 dotyczącej bezpieczników niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH2/I 224A gG 500V zwłoczna znajduje szerokie zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Główne rozdzielnice niskiego napięcia w zakładach przemysłowych i budynkach komercyjnych.
• Układy zasilania maszyn i urządzeń o dużym poborze prądu.
• Ochrona linii zasilających w budynkach użyteczności publicznej i infrastrukturze krytycznej.
• Stosowanie w rozłącznikach bezpiecznikowych typu NH2/I w instalacjach zgodnych z normami PN-IEC 60364.

Wskazówki Montażowe

Wymianę wkładki bezpiecznikowej powinien przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że rozłącznik jest w pozycji „wyłączony”. Wkładkę należy wkładać w odpowiednie gniazdo rozłącznika NH, dociskając ją do oporu, aż zaczepy izolowane znajdą się w pozycji roboczej. Po montażu należy sprawdzić poprawność działania układu – włączyć zasilanie i upewnić się, że wkładka nie wykazuje oznak przegrzania. Demontaż odbywa się w odwrotnej kolejności: najpierw odłączyć napięcie, następnie wysunąć wkładkę z rozłącznika.

FAQ

• Czym różni się charakterystyka zwłoczna (gG) od szybkiej (gF)? Charakterystyka gG zapewnia opóźnione działanie, co pozwala na tolerowanie krótkotrwałych przeciążeń (np. przy rozruchu silników). Charakterystyka gF działa szybciej, chroniąc urządzenia bardziej wrażliwe na przeciążenia.
• Jakie są typowe zastosowania wkładki 224A? Przeznaczona do ochrony obwodów o dużym prądzie znamionowym, takich jak główne linie zasilające, rozdzielnice przemysłowe lub układy zasilania maszyn.
• Czy wkładkę można stosować w instalacjach 230V? Tak, wkładka jest kompatybilna z napięciem 500V, co obejmuje także standardowe instalacje 230V/400V.
