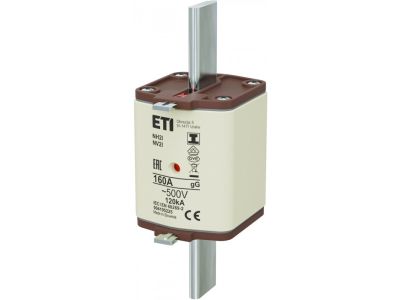

Wkładka bezpiecznikowa (topikowa) NH2/I 160A gG 500V zwłoczna / Zaczepy izolowane | 004195225 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 160A w klasie zwłocznej gG (500V) z zaczepami izolowanymi to bezpieczne rozwiązanie do ochrony obwodów elektrycznych o dużym prądzie rozruchowym. Przeznaczona do montażu w gniazdach bezpiecznikowych NH2, zapewnia szybkie i pewne odłączenie zwarcia, minimalizując ryzyko uszkodzenia chronionych urządzeń.

• Prąd znamionowy 160A: Zapewnia ochronę obwodów o dużym obciążeniu, np. silników elektrycznych z rozruchem pośrednim.
• Klasa zwłoczna gG: Charakterystyka czasowo-prądowa zwłoczna – chroni przed przeciążeniami trwałymi i zwarciami, z opóźnieniem działania dla prądów udarowych.
• Napięcie znamionowe 500V: Kompatybilna z instalacjami do 500V AC, standardowo stosowanymi w rozdzielnicach przemysłowych.
• Zaczepy izolowane: Ułatwia montaż i demontaż wkładki, eliminując ryzyko zwarcia podczas wymiany.
• Wysoka wytrzymałość dielektryczna: Izolowane zaczepy i materiał wkładki zapewniają bezpieczeństwo podczas eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników topikowych niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładki NH2/I 160A w klasie gG znajdują zastosowanie w instalacjach elektrycznych wymagających ochrony przed przeciążeniami i zwarciami w obwodach o dużym poborze prądu.

• Ochrona obwodów zasilających silniki elektryczne o mocy powyżej 55 kW (w zależności od napięcia sieci).
• Bezpiecznikowanie rozdzielnic przemysłowych i szaf sterowniczych.
• Ochrona kabli i przewodów o dużym przekroju w instalacjach budynków użyteczności publicznej.
• Stosowane w systemach zasilania rezerwowego (np. agregaty prądotwórcze).

Wskazówki Montażowe

Montaż i wymiana wkładki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w gnieździe bezpiecznikowym NH2, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Po montażu należy sprawdzić poprawność połączenia i brak luzów. Wymiana wkładki powinna odbywać się przy użyciu odpowiedniego narzędzia izolowanego.

FAQ

• Czy wkładka NH2/I 160A nadaje się do ochrony obwodów oświetleniowych? Tak, ale jest przeznaczona głównie do obwodów o dużym prądzie rozruchowym (np. silniki). Do obwodów oświetleniowych zaleca się stosowanie wkładek o mniejszym prądzie znamionowym.
• Jaka jest różnica między klasami gG a aM? Klasa gG to wkładki ogólnego zastosowania (chroniące przed przeciążeniami i zwarciami), natomiast aM to wkładki do ochrony silników (szybsze działanie przy zwarciach, wyższa odporność na prądy udarowe).
• Czy wkładka jest kompatybilna z gniazdami NH00 lub NH1? Nie – wkładka NH2/I 160A jest przeznaczona wyłącznie do gniazd NH2. Użycie niewłaściwego gniazda może prowadzić do nieprawidłowego działania i zagrożenia pożarowego.
