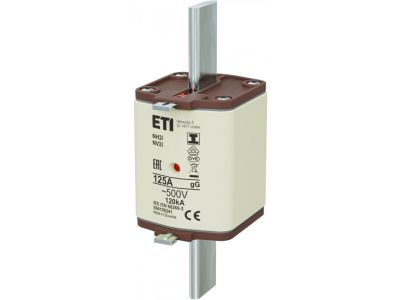

Wkładka bezpiecznikowa (topikowa) NH2/I 125A gG 500V zwłoczna / Zaczepy izolowane | 004195241 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2/I 125A gG 500V o charakterystyce zwłocznej z zaczepami izolowanymi to kluczowy element zabezpieczający obwody elektryczne o dużym prądzie znamionowym. Zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych, rozdzielniach oraz szafach sterowniczych. Wytrzymała konstrukcja z zaciskami izolowanymi gwarantuje bezpieczny montaż i eksploatację.

• Prąd znamionowy 125A: Zabezpiecza obwody o wysokim zapotrzebowaniu prądowym, typowe dla dużych odbiorników lub grup odbiorników.
• Charakterystyka zwłoczna gG: Zapewnia czasowe opóźnienie w działaniu, chroniąc urządzenia przed chwilowymi przeciążeniami eksploatacyjnymi.
• Napięcie znamionowe 500V: Przeznaczona do pracy w instalacjach o wysokim napięciu roboczym, typowych dla sieci przemysłowych.
• Zaczepy izolowane: Zapewniają bezpieczny montaż i wymianę wkładki, minimalizując ryzyko przypadkowego kontaktu z elementami pod napięciem.
• Zastosowanie w standardzie NH2: Kompatybilna z gniazdami i podstawami bezpieczników o konstrukcji NH2, powszechnie stosowanymi w instalacjach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa NH2/I 125A gG 500V spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1, które określają wymagania dla bezpieczników topikowych niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą jego zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka bezpiecznikowa NH2/I 125A gG 500V znajduje zastosowanie w instalacjach wymagających niezawodnego zabezpieczenia przed przeciążeniami i zwarciami, szczególnie w środowiskach przemysłowych.

• Zabezpieczenie obwodów zasilających duże odbiorniki, np. silniki, piece, napędy.
• Ochrona linii zasilających w rozdzielniach niskiego napięcia i szafach sterowniczych.
• Stosowanie w instalacjach z silnym prądem rozruchowym, gdzie charakterystyka zwłoczna zapobiega niepotrzebnym wyłączeniom.
• Wyposażenie maszyn i urządzeń przemysłowych wymagających zgodności z normami bezpieczeństwa.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wymianę należy przeprowadzać przy użyciu odpowiednich narzędzi, upewniając się o poprawnym osadzeniu wkładki w podstawie bezpiecznikowej. Zawsze dobieraj wkładkę zgodnie z projektem instalacji i maksymalnym prądem znamionowym obwodu. Po montażu należy sprawdzić poprawność osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka NH2/I 125A gG 500V nadaje się do ochrony silników elektrycznych? Tak, charakterystyka zwłoczna gG zapewnia ochronę przed chwilowymi przeciążeniami rozruchowymi typowymi dla silników, minimalizując ryzyko niepotrzebnych wyłączeń.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (pełnozakresowa) zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami w szerszym zakresie prądów. Charakterystyka gL (pośrednia) jest bardziej selektywna i stosowana w specyficznych zastosowaniach.
• Czy wkładka posiada oznaczenie kierunku montażu? Wkładki NH2/I nie wymagają określonego kierunku montażu – mogą być wkładane w podstawie w dowolnej orientacji, pod warunkiem poprawnego osadzenia w zaciskach.
