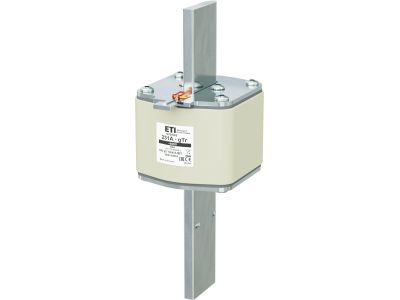

Wkładka bezpiecznikowa (topikowa) NH2 gTr 231A/400V/160kVA MET pomiarowa gTr | 004113874 Eti

Alternatywny kod produktu: NH2 gTr 231A/400V 160kVA MET

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 typu gTr o prądzie znamionowym 231 A i napięciu 400 V AC (moc pozorna 160 kVA) to element pomiarowy przeznaczony do zabezpieczania obwodów transformatorów. Charakterystyka gTr zapewnia selektywne wyłączanie zwarć przy jednoczesnym przepuszczeniu prądów rozruchowych transformatora bez zbędnego zadziałania. Wkładka montowana jest w rozłącznikach bezpiecznikowych NH2. Dzięki precyzyjnemu doborowi parametrów gwarantuje ochronę zarówno samego transformatora, jak i całej instalacji.

• Prąd znamionowy 231 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, typowych dla transformatorów rozdzielczych i stacji średniego napięcia.
• Napięcie znamionowe 400 V AC: dostosowane do sieci niskiego napięcia 230/400 V, powszechnie stosowane w rozdzielnicach przemysłowych.
• Moc pozorna 160 kVA: parametr określający zdolność do zabezpieczenia transformatora o mocy do 160 kVA przy napięciu 400 V.
• Charakterystyka gTr: zaprojektowana specjalnie do ochrony transformatorów – odporna na udary prądowe przy załączaniu, a jednocześnie szybko wyłączająca zwarcia.
• Wymiary zgodne z systemem NH2: kompatybilna z rozłącznikami bezpiecznikowymi i podstawami NH2, co ułatwia wymianę i modernizację istniejących rozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 gTr 231A/400V/160kVA MET jest zgodna z wymaganiami norm europejskich (seria IEC/EN 60269) oraz posiada certyfikat CE. Produkt spełnia standardy jakości i bezpieczeństwa wymagane w instalacjach niskiego napięcia.

Zastosowanie

Wkładka przeznaczona jest przede wszystkim do zabezpieczania obwodów transformatorów suchych i olejowych w stacjach transformatorowych, rozdzielnicach głównych i przemysłowych. Sprawdza się również w systemach pomiaru energii elektrycznej.

• Zabezpieczenie transformatorów SN/nN o mocy do 160 kVA w stacjach transformatorowych i kontenerowych.
• Ochrona obwodów pomiarowych w punktach rozliczeniowych i złączach kablowych.
• Zastosowanie w rozdzielnicach głównych (RG) i rozdzielnicach przemysłowych wyposażonych w rozłączniki NH2.
• Wymiana istniejących wkładek w modernizowanych instalacjach – zachowanie kompatybilności z systemem NH2.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (eksploatacja urządzeń elektroenergetycznych). Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich biegunach. Wkładkę należy umieścić w odpowiedniej podstawie lub rozłączniku bezpiecznikowym NH2, zwracając uwagę na kierunek przepływu prądu (oznaczony strzałką). Dokręcaj śruby momentem zgodnym z dokumentacją producenta rozłącznika. Przekrój przewodów przyłączeniowych dobierz zgodnie z obciążalnością prądową 231 A oraz obowiązującymi normami (np. PN-HD 60364). Nie używaj uszkodzonych wkładek – przed montażem sprawdź brak pęknięć porcelany i czystość styków.

FAQ

• Co oznacza symbol gTr w nazwie wkładki? Jest to typ charakterystyki czasowo-prądowej przeznaczonej do zabezpieczania transformatorów. Wkładka gTr wytrzymuje krótkotrwałe prądy rozruchowe transformatora (do 10–15 krotności prądu znamionowego), a szybko wyłącza zwarcia, zapewniając selektywność.
• Czy mogę stosować tę wkładkę do zabezpieczenia silnika? Nie. Charakterystyka gTr jest zoptymalizowana pod kątem transformatorów. Do zabezpieczania silników należy stosować wkładki z charakterystyką aM lub gM. Użycie nieodpowiedniej wkładki może prowadzić do błędów w selektywności i uszkodzenia urządzeń.
• Jaka jest różnica między wkładką NH2 a NH1? Różnica polega na wielkości (rozstawie osiowym, średnicy wkładki) oraz maksymalnym prądzie. NH2 przeznaczona jest do wyższych prądów (zwykle 100–630 A). Wkładka 231 A jest właśnie w rozmiarze NH2. Przed wymianą sprawdź oznaczenie na podstawie lub rozłączniku.
