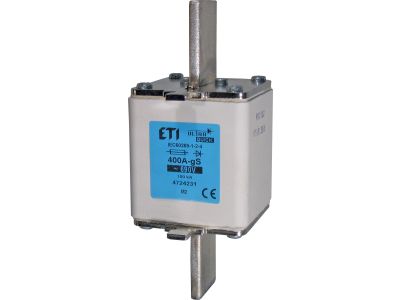

Wkładka bezpiecznikowa (topikowa) NH2 500A gS 690V ultraszybka / gS | 004724233 Eti

Alternatywny kod produktu: M2 gS 500A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 o prądzie znamionowym 500 A i napięciu znamionowym 690 V AC/DC, oznaczona symbolem 004724233. Łączy charakterystykę ultraszybką (gS), dedykowaną do ochrony półprzewodników, z konstrukcją nożową NH2 – co zapewnia skuteczne ograniczenie prądu zwarciowego i minimalizację strat cieplnych w obwodzie. Dzięki bardzo niskiemu całkowitemu I²t wkładka skutecznie zabezpiecza czułe elementy elektroniczne przed skutkami zwarć.

• Prąd znamionowy 500 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w zasilaczach przemysłowych lub układach prostownikowych.
• Napięcie znamionowe 690 V AC/DC: pozwala stosować wkładkę zarówno w sieciach trójfazowych, jak i w obwodach prądu stałego o podwyższonym napięciu.
• Charakterystyka gS (ultraszybka): zapewnia wyjątkowo krótki czas zadziałania przy przeciążeniach i zwarciu, chroniąc półprzewodniki (diody, IGBT, tyrystory) przed termicznym uszkodzeniem.
• Wielkość NH2: standardowy wymiar nożowy zgodny z systemem NH (DIN 43620) – łatwy montaż w podstawach bezpiecznikowych NH2 i wymiana bez użycia narzędzi.
• Wysoka zdolność zwarciowa: wkładka efektywnie przerywa prądy zwarciowe o dużej wartości, ograniczając ich wartość szczytową i energię cieplną wydzieloną w obwodzie.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 produkowana jest zgodnie z wymaganiami europejskich norm dla bezpieczników typu NH. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Konstrukcja odpowiada standardowym wymiarom znormalizowanym dla wielkości NH2, co gwarantuje zamienność w dedykowanych podstawach bezpiecznikowych.

Zastosowanie

Wkładka gS 500A/690V przeznaczona jest przede wszystkim do ochrony zwarciowej i przeciążeniowej półprzewodników oraz urządzeń energoelektronicznych, w których kluczowe jest bardzo szybkie ograniczenie prądu. Znajduje zastosowanie w:

• Przemysłowych falownikach i przekształtnikach częstotliwości – ochrona modułów IGBT przed przepływem prądu zwarciowego.
• Prostownikach i zasilaczach buforowych UPS – zabezpieczenie diod i tyrystorów przed przeciążeniami.
• Układach sterowania silnikami DC oraz zasilaczach impulsowych dużej mocy.
• Instalacjach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych – w obwodach DC o napięciu do 690 V.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem przepisów BHP. Przed przystąpieniem do wymiany lub instalacji bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2, zapewniającej pewny styk i odpowiednią obudowę izolacyjną. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 500 A zgodnie z obowiązującymi normami. Po zamontowaniu sprawdzić poprawność osadzenia i dokręcenia śrub mocujących w podstawie.

FAQ

• Czym różni się charakterystyka gS od standardowej gG? Charakterystyka gS (ultraszybka) charakteryzuje się znacznie niższym całkowitym I²t i krótszym czasem zadziałania w porównaniu do gG. Jest specjalnie projektowana do ochrony półprzewodników, podczas gdy gG stosuje się do ogólnych obwodów rozdzielczych.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, napięcie znamionowe 690 V dotyczy zarówno prądu przemiennego, jak i stałego (AC/DC). Należy jednak upewnić się, że zastosowana podstawa bezpiecznikowa również jest przystosowana do pracy DC.
• Jakie są wymiary wkładki NH2? Wkładka odpowiada standardowemu rozmiarowi NH2, ale dokładne wymiary gabarytowe (długość, szerokość, wysokość) są zależne od producenta. W przypadku potrzeby montażu w konkretnej podstawie zalecamy sprawdzenie karty katalogowej producenta.
