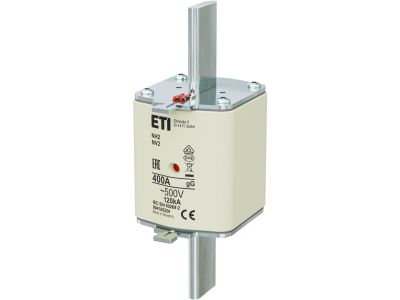

Wkładka bezpiecznikowa (topikowa) NH2 400A gG 500V zwłoczna | 004185224 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa typu NH2 o prądzie znamionowym 400A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt charakteryzuje się pełnozakresową charakterystyką gG (ogólnego przeznaczenia), co oznacza skuteczną ochronę zarówno przed skutkami przeciążeń, jak i zwarć w instalacjach elektroenergetycznych. Napięcie znamionowe pracy wynosi 500V AC, co czyni ją idealnym rozwiązaniem dla przemysłowych sieci rozdzielczych. Wielkość fizyczna NH2 (rozmiar 2) zapewnia odpowiednią powierzchnię styku oraz optymalne odprowadzanie ciepła generowanego podczas przepływu prądu roboczego. Solidna ceramiczna obudowa oraz miedziane, posrebrzane styki gwarantują niskie straty mocy oraz długotrwałą stabilność parametrów elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w najbardziej wymagających środowiskach. Wkładka spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i wymiarowe dla systemów bezpieczników niskiego napięcia. Posiada również certyfikację VDE, co potwierdza najwyższą jakość wykonania oraz powtarzalność charakterystyk czasowo-prądowych. Zgodność z dyrektywą RoHS gwarantuje, że produkt jest wolny od substancji szkodliwych dla środowiska.

Zastosowanie

Wkładka NH2 400A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetyce zawodowej. Jest dedykowana do ochrony kabli i przewodów w głównych rozdzielnicach niskiego napięcia, gdzie występują duże obciążenia prądowe. Dzięki charakterystyce zwłocznej, doskonale sprawdza się w obwodach zasilających urządzenia o wysokim prądzie rozruchowym, zapobiegając niepożądanym zadziałaniom przy chwilowych skokach natężenia. Może być stosowana w złączach kablowych, bateriach kondensatorów oraz jako zabezpieczenie główne w zakładach produkcyjnych.

Wskazówki Montażowe

• Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) typu P00 lub większego, zapewniającego bezpieczeństwo operatora.
• Przed instalacją należy upewnić się, że gniazdo bezpiecznikowe lub rozłącznik bezpiecznikowy jest czysty i wolny od śladów utlenienia, co zminimalizuje rezystancję styku.
• Należy zwrócić uwagę na prawidłowe osadzenie noży stykowych w szczękach podstawy bezpiecznikowej, aby uniknąć przegrzewania się połączenia.
• Wkładka powinna być eksploatowana w temperaturze otoczenia zgodnej ze specyfikacją techniczną; w przypadku montażu w ciasnych obudowach należy uwzględnić współczynniki korekcyjne dla prądu znamionowego.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładki ETI serii NH wyposażone są w czytelny wskaźnik (topik), który wizualnie sygnalizuje przepalenie się elementu topikowego.
• Czy charakterystyka gG nadaje się do ochrony silników? Charakterystyka gG jest charakterystyką ogólną. W przypadku silników o bardzo ciężkim rozruchu zaleca się weryfikację z charakterystyką aM, jednak dla standardowych aplikacji przemysłowych 400A gG często stanowi wystarczające zabezpieczenie linii zasilającej.
• Jakie jest napięcie izolacji tej wkładki? Wkładka jest przeznaczona do pracy w sieciach o napięciu znamionowym do 500V AC, przy zachowaniu pełnej zdolności wyłączania zwarciowego.
