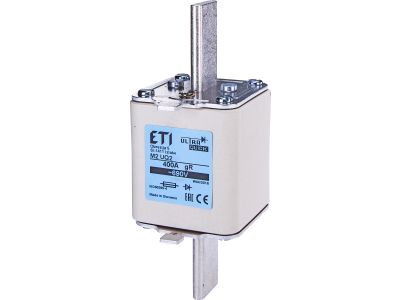

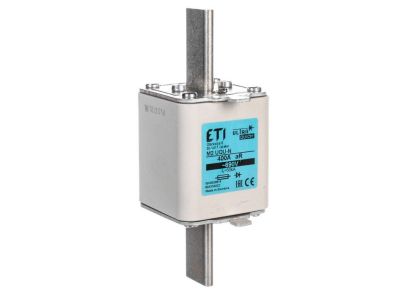

Wkładka bezpiecznikowa (topikowa) NH2 400A aR 690V ultraszybka | 004334222 Eti

Alternatywny kod produktu: M2UQU-N/400A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2 o prądzie znamionowym 400 A i napięciu 690 V, oznaczona symbolem 004334222, to element przeznaczony do pracy w obwodach wymagających ultraszybkiego wyłączania (charakterystyka aR). Dzięki konstrukcji w rozmiarze NH2 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi stosowanymi w przemyśle. Idealna do ochrony wrażliwych urządzeń energoelektronicznych przed skutkami zwarć.

• Prąd znamionowy 400 A: Pozwala na bezpieczne prowadzenie dużych obciążeń bez ryzyka przegrzania, odpowiednia do pracy w głównych obwodach zasilających.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w sieciach trójfazowych 400/690 V oraz w instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka aR (ultraszybka): Zapewnia ekstremalnie krótki czas wyłączenia w przypadku zwarcia, chroniąc półprzewodniki i inne czułe elementy przed uszkodzeniem.
• Rozmiar NH2: Standardowy format wkładek bezpiecznikowych o prądzie do 400 A, łatwy w montażu i wymianie w dedykowanych podstawach.

Zgodność z Normami

Wkładka bezpiecznikowa zaprojektowana jest zgodnie z wymaganiami europejskich norm dotyczących bezpieczników topikowych i posiada certyfikat CE. Producent deklaruje spełnienie standardów jakości i bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Wkładka NH2 aR 400 A / 690 V znajduje zastosowanie w aplikacjach wymagających szybkiego i pewnego zabezpieczenia obwodów półprzewodnikowych oraz w przemysłowych rozdzielnicach głównych.

• Ochrona prostowników, falowników i zasilaczy impulsowych przed zwarciami.
• Zabezpieczenie półprzewodników mocy w układach napędowych.
• Stosowanie w rozdzielnicach głównych i polach transformatorowych.
• Zabezpieczenie baterii kondensatorów i innych odbiorników wrażliwych na przeciążenia.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest rozładowany. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej rozmiaru NH2 (np. w rozłączniku bezpiecznikowym). Dobierz przekrój przewodów do prądu znamionowego 400 A zgodnie z normą. Wkładkę wymieniaj tylko przy wyłączonym obwodzie.

FAQ

• Do jakich urządzeń najlepiej nadaje się wkładka aR? Charakterystyka aR jest dedykowana do ochrony półprzewodników – prostowników, tyrystorów, IGBT, a także innych elementów wrażliwych na szybkie narastanie prądu zwarciowego.
• Jak sprawdzić, czy wkładka zadziałała? Wkładka nie posiada wbudowanego wskaźnika. Stan można zweryfikować za pomocą miernika ciągłości obwodu (wartość rezystancji nieskończona oznacza przepalenie) lub wizualnie – wkładka może wykazywać ślady zwarciowe.
• Czy wkładka NH2 400 A 690 V może być stosowana w sieci 230 V? Tak, ale prąd znamionowy pozostaje 400 A – wkładka będzie spełniać swoją funkcję przy niższym napięciu, jednak charakterystyka wyłączenia może się nieznacznie różnić. Zawsze dobieraj wkładkę do parametrów obwodu.
