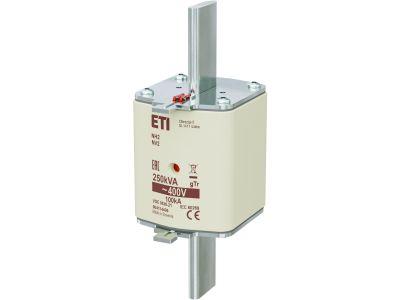

Wkładka bezpiecznikowa (topikowa) NH2 361A gTr 400V 250kVA transformatorowa | 004114406 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 gTr o prądzie znamionowym 361A to specjalistyczny element zabezpieczający, zaprojektowany przez renomowanego producenta ETI z myślą o ochronie transformatorów elektroenergetycznych. Charakterystyka gTr została precyzyjnie skalibrowana, aby odpowiadać mocy transformatora wynoszącej 250 kVA przy napięciu znamionowym 400V AC. Dzięki zastosowaniu wielkości fizycznej NH2 (rozmiar 2), wkładka charakteryzuje się wysoką zdolnością zwarciową oraz doskonałą przewodnością cieplną, co minimalizuje straty mocy podczas normalnej eksploatacji układu.

• Charakterystyka gTr: Specjalnie dostosowana do ochrony uzwojeń transformatorów przed skutkami przeciążeń i zwarć, uwzględniająca prądy rozruchowe.
• Prąd znamionowy 361A: Optymalnie dobrany do pełnego obciążenia jednostki transformatorowej o mocy 250 kVA.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia ekstremalnie wysokich prądów zwarciowych.
• Trwałość mechaniczna: Solidna obudowa ceramiczna odporna na wysokie temperatury i naprężenia mechaniczne występujące podczas zadziałania bezpiecznika.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych i krajowych, co jest kluczowe dla bezpieczeństwa instalacji przemysłowych. Wkładka została wykonana zgodnie z normą IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i wymiarowe dla systemów bezpieczników niskiego napięcia o wysokiej zdolności wyłączania (NH). Zgodność z tymi standardami zapewnia pełną zamienność z wkładkami innych producentów zachowujących ten sam standard wymiarowy oraz gwarantuje powtarzalność charakterystyk czasowo-prądowych.

Zastosowanie

Wkładka topikowa NH2 361A gTr znajduje zastosowanie przede wszystkim w sektorze energetyki zawodowej oraz w dużych zakładach przemysłowych posiadających własne stacje transformatorowe. Jest dedykowana do montażu w rozłącznikach bezpiecznikowych listwowych lub skrzynkowych oraz w podstawach bezpiecznikowych typu NH2. Głównym zadaniem wkładki jest ochrona transformatorów o mocy 250 kVA przed skutkami przeciążeń długotrwałych oraz zwarć w sieciach niskiego napięcia, zapewniając selektywność zadziałania w stosunku do zabezpieczeń średniego napięcia.

Wskazówki Montażowe

Podczas montażu wkładki NH2 361A gTr należy przestrzegać następujących zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Użycie odpowiednich narzędzi: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), aby zminimalizować ryzyko porażenia prądem.
• Kontrola styków: Przed montażem należy sprawdzić stan techniczny szczęk w podstawie bezpiecznikowej. Powinny być one czyste i zapewniać odpowiedni docisk mechaniczny, co zapobiega przegrzewaniu się styków.
• Weryfikacja parametrów: Przed instalacją należy upewnić się, że moc transformatora (250 kVA) oraz napięcie sieci (400V) są zgodne z parametrami nadrukowanymi na korpusie wkładki.
• Środki ochrony indywidualnej: Prace należy wykonywać przy użyciu rękawic elektroizolacyjnych oraz osłony twarzy, zgodnie z przepisami BHP dotyczącymi prac pod napięciem lub w jego pobliżu.

FAQ

Czy wkładkę gTr można zastąpić standardową wkładką gG?
Nie zaleca się takiej zamiany. Charakterystyka gTr jest specjalnie dopasowana do charakterystyki obciążenia transformatora, co pozwala na lepsze wykorzystanie jego mocy przeciążeniowej przy jednoczesnym zachowaniu pełnej ochrony uzwojeń.

Co oznacza oznaczenie 250kVA na wkładce?
Oznacza to, że wkładka jest dedykowana do ochrony transformatora o mocy znamionowej 250 kVA. Prąd znamionowy wkładki (361A) został już przeliczony przez producenta tak, aby odpowiadał prądowi znamionowemu takiego transformatora przy napięciu 400V.

Czy wkładka posiada wskaźnik zadziałania?
Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania (tzw. kombi), który pozwala na szybką identyfikację uszkodzonego elementu w rozdzielnicy.
