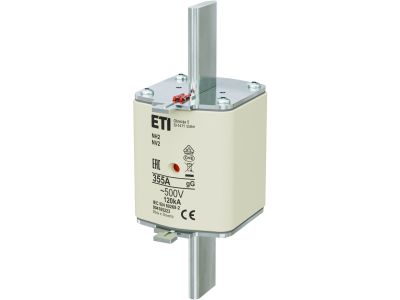

Wkładka bezpiecznikowa (topikowa) NH2 355A gG 500V zwłoczna | 004185223 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 355A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany do ochrony instalacji elektroenergetycznych przed skutkami zwarć oraz przeciążeń. Rozmiar NH2 (wielkość gabarytowa 2) jest standardem w przemyśle, zapewniającym kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników bezpiecznikowych. Prąd znamionowy o wartości 355A pozwala na obsługę obwodów o dużym obciążeniu, a napięcie znamionowe 500V AC gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych.

Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) oznacza, że wkładka chroni zarówno przed niewielkimi przeciążeniami, jak i prądami zwarciowymi o wysokich wartościach. Dzięki właściwościom zwłocznym, produkt ten doskonale radzi sobie w układach, gdzie występują chwilowe prądy rozruchowe, zapobiegając nieuzasadnionym zadziałaniom zabezpieczenia i zapewniając ciągłość zasilania procesów technologicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach:

• IEC 60269-1, IEC 60269-2: Gwarantuje pełną standaryzację parametrów elektrycznych i wymiarowych dla wkładek topikowych niskiego napięcia.
• VDE 0636: Niemiecka norma potwierdzająca najwyższą jakość wykonania i bezpieczeństwo użytkowania w instalacjach energetycznych.
• Certyfikacja CE: Deklaracja zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa produktów elektrycznych.

Zastosowanie

Wkładka topikowa NH2 355A gG znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Rozdzielnicach głównych: Jako główne zabezpieczenie sekcji zasilających w zakładach produkcyjnych.
• Ochronie kabli i przewodów: Dzięki charakterystyce gG skutecznie chroni izolację przewodów przed przegrzaniem na skutek długotrwałych przeciążeń.
• Przemyśle ciężkim: Zabezpieczanie maszyn i urządzeń o dużym poborze mocy, gdzie wymagana jest wysoka zdolność wyłączania zwarciowego.
• Infrastrukturze energetycznej: Stosowana w złączach kablowych oraz stacjach transformatorowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów ochronnych i bezpieczeństwa personelu:

• Narzędzia: Wkładkę należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego) do bezpieczników NH, aby zminimalizować ryzyko łuku elektrycznego.
• Stan styków: Przed montażem należy sprawdzić czystość noży stykowych wkładki oraz stan zacisków w podstawie bezpiecznikowej. Zanieczyszczenia mogą prowadzić do wzrostu rezystancji przejścia i nadmiernego nagrzewania się elementu.
• Weryfikacja parametrów: Zawsze upewnij się, że prąd znamionowy 355A oraz napięcie 500V są odpowiednie dla chronionego obwodu.
• Bezpieczeństwo: Prace montażowe powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, najlepiej przy odłączonym napięciu (o ile konstrukcja rozłącznika nie stanowi inaczej).

FAQ

• Czy wkładka NH2 355A gG może być stosowana do ochrony silników? Tak, charakterystyka gG posiada właściwości zwłoczne, które pozwalają na wytrzymanie prądów rozruchowych silników, o ile ich parametry są odpowiednio dobrane do prądu znamionowego wkładki.
• Co oznacza rozmiar NH2? Jest to standardowy wymiar fizyczny wkładki (wielkość 2), który określa rozstaw noży i gabaryty korpusu, co pozwala na dopasowanie do odpowiednich podstaw bezpiecznikowych.
• Czy wkładka posiada wskaźnik zadziałania? Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik (tzw. kombi), który informuje o przepaleniu się topika.
