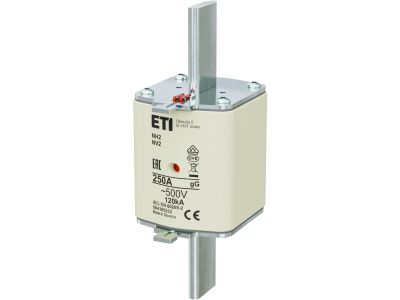

Wkładka bezpiecznikowa (topikowa) NH2 250A gG 500V zwłoczna | 004185232 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 250A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany do pracy w profesjonalnych instalacjach elektroenergetycznych. Rozmiar NH2 (wielkość gabarytowa 2) jest standardem w przemyśle, zapewniając kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników. Prąd znamionowy o wartości 250A pozwala na skuteczną ochronę obwodów o dużym obciążeniu, natomiast napięcie znamionowe 500V AC gwarantuje bezpieczną pracę w standardowych sieciach rozdzielczych.

• Charakterystyka gG: Jest to charakterystyka pełnozakresowa, ogólnego przeznaczenia, która zapewnia ochronę zarówno przed skutkami przeciążeń, jak i zwarć.
• Wysoka zdolność wyłączania: Wkładka została zaprojektowana tak, aby bezpiecznie przerywać prądy zwarciowe, chroniąc infrastrukturę przed zniszczeniem.
• Niskie straty mocy: Optymalizacja konstrukcji wewnętrznej ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej w rozdzielnicy.
• Wskaźnik zadziałania: Produkt wyposażony jest w czytelny wskaźnik, który pozwala na szybką identyfikację przepalonego elementu bez konieczności użycia przyrządów pomiarowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co jest kluczowe w sektorze B2B i przemysłowym. Wkładka jest zgodna z normą IEC 60269 oraz PN-EN 60269, co potwierdza jej parametry techniczne i powtarzalność charakterystyk czasowo-prądowych. Posiada certyfikację CE, co dopuszcza ją do obrotu i stosowania w instalacjach na terenie całej Unii Europejskiej, gwarantując inżynierom i instalatorom najwyższy poziom niezawodności.

Zastosowanie

Wkładka topikowa NH2 250A gG znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz w przemyśle ciężkim. Dzięki charakterystyce zwłocznej, idealnie nadaje się do:

• Zabezpieczania głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Ochrony kabli i przewodów przed skutkami przeciążeń termicznych.
• Zastosowań w układach napędowych, gdzie występują chwilowe prądy rozruchowe (przy odpowiednim doborze selektywności).
• Zabezpieczania baterii kondensatorów oraz transformatorów rozdzielczych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH2 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Należy zwrócić uwagę na następujące aspekty:

• Użycie uchwytu izolacyjnego: Wkładki typu NH należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego), aby zminimalizować ryzyko porażenia lub powstania łuku elektrycznego.
• Stan styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się styków.
• Weryfikacja parametrów: Przed instalacją należy potwierdzić, że prąd znamionowy 250A oraz napięcie 500V są zgodne z projektem instalacji elektrycznej.

FAQ

1. Czy wkładkę NH2 250A gG można stosować jako zabezpieczenie silnika?
Tak, charakterystyka gG jest charakterystyką zwłoczną, co pozwala na wytrzymanie krótkotrwałych prądów rozruchowych, jednak dla bardzo ciężkich rozruchów zaleca się weryfikację z charakterystyką aM.

2. Co oznacza rozmiar NH2?
NH2 to oznaczenie wielkości fizycznej wkładki. Musi być ona montowana w podstawie bezpiecznikowej lub rozłączniku o tym samym rozmiarze (wielkość 2).

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik informujący o przepaleniu się elementu topikowego.
